Installation

Wichtig: Bei der Montage der SensorLeuchte ist

darauf

zu achten, dass sie erschüt

terungsfrei befestigt

wird.

Der Anschluss an einen Dimmer führt zur

Beschädigung der SensorLeuchte.

Beachten Sie bitte, dass die Leuchte mit einem

10 A-Leitungsschutzschalter abgesichert werden

muss.

Montageschritte:

Vor der Wand- oder Deckenmontage der RS 21 L

sind als Erstes die Glashalteklammern zu montieren

und die Gläser zu justieren (siehe Zeichnung Seite 3).

1. Gehäuse  an die Wand/Decke halten und

Bohrlöcher anzeichnen. Dabei auf die

Leitungsführung in der Wand/Decke achten.

2. Löcher bohren, Dübel (Ø 6 mm) setzen.

3. Dichtstopfen für Netzzuleitung einsetzen und

durchstoßen).

4. Kabel der Netzzuleitung hindurchführen und die

beiliegende wärmebeständige Aderisolierung

aufschieben.

5. Gehäuse  anschrauben.

6. Anschluss der Netzzuleitung (s. Abb.). Die Netz-

zuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz oder braun)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Span-

nungsprüfer identifizieren; anschließend wieder span-

nungsfrei schalten. Phase (L) und Neutralleiter (N)

werden an der Lüsterklemme angeschlossen.

PE-Schutzleiter, falls vorhanden, mit Klebeband

isolieren.

Technische Daten

Leistung: RS 14/15/16/16-x L: max. 60 W/E 27

zusätzlich max. 100 W (z.B. Bad-/WC-Lüfter)

RS 10/10-x/13/21 L: max. 75 W/E 27

RS 100/103 L: max. 100 W/E 27

RS 104 - 110 L: max. 2 x 40 W/G 9

zusätzlich max. 800 W (z.B. Bad-/WC-Lüfter)

Netzanschluss: 230 – 240 V, 50 Hz

Einsatzort: im Innenbereich von Gebäuden, Wand-/Deckenmontage

HF-Technik: 5,8 GHz CW-Radar, ISM Band

Sendeleistung: ca. 1 mW

Erfassung: 360°, 160° Öffnungswinkel ggf. durch Glas, Holz und Leichtbauwände

Reichweite: Ø 1 – 8 m, stufenlos einstellbar

Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L)

Zeiteinstellung: 5 Sek. bis 15 Min.

Dämmerungseinstellung: 2 – 2000 Lux

Schutzart: IP 44 (IP 20 RS 21 L)

Schutzklasse: II

Eigenverbrauch: ca. 0,9 W

Temperaturbereich: -10 °C bis +50 °C

- 9 -

Wichtig: Ein Vertauschen der Anschlüsse führt im

Gerät oder Ihrem Sicherungskasten später zum

Kurzschluss. In diesem Fall müssen nochmals die

einzelnen Kabel identifiziert und neu verbunden werden.

In die Netzzuleitung kann selbstverständlich ein Netz-

schalter zum Ein- und Ausschalten installiert sein.

7. Funktionseinstellungen , ,  vornehmen.

8. Leuchtenglas aufsetzen und entweder durch

Drehen oder mit den Federklammern (RS 21 L)

sichern.

Kabelzuleitung Aufputz:

Die Aufputzverdrahtung kann gemäß den Darstel-

lungen Nr. 9 auf den Seiten 2 bis 3 vorgenommen

werden.

Anschluss eines zusätzlichen Verbrauchers:

An der SensorLeuchte kann ein zusätzlicher Ver-

braucher (z.B. Bad-/WC-Lüfter) angeschlossen wer-

den, der durch die Elektronik geschaltet wird. Der

stromzuführende Leiter zum Verbraucher wird in die

mit L’ gekennzeichnete Klemme geschraubt. Vorher

ist die Schutzkappe mit einer Zange zu entfernen.

Außerdem müssen die Kabel mit

der wärmebeständi-

gen Ader

isolierung versehen werden. Der Neutralleiter

(N), sowie ggf. Schutzleiter (PE) wird von der

Verteilerdose weitergeschleift. ( s. Schaltplan Seite 4 )

Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf

Ihrer neuen SensorLeuchte entgegengebracht haben.

Sie haben sich für ein hochwertiges Qualitätsprodukt

entschieden, das mit größter Sorgfalt produziert,

getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser

Montageanleitung vertraut. Denn nur eine sachge-

rechte Installation und Inbetriebnahme gewährleistet

einen langen, zuverlässigen und störungsfreien

Betrieb.

Wir wünschen Ihnen viel Freude an Ihrer neuen

SensorLeuchte.

D

Gerätebeschreibung

 Gehäuse

 Reichweiteneinstellung

(Ø 1 – 8 m)*

 Zeiteinstellung

(5 Sek. – 15 Min.)

 Dämmerungseinstellung

(2 – 2000 Lux)

 HF-Sensor

 Leuchtenglas

 Glashalteklammern

(fest verschraubbar)

 Federklammer

 Abstandhalter für Aufputzzuleitung

 Abschirmbleche (nicht bei RS 16, RS 16-2,

RS 16-3, RS 15 L)

 Federring zur Justierung von eckigen Gläsern

Das Prinzip

Die SensorLeuchte ist ein aktiver Bewegungsmelder.

Der integrierte HF-Sensor sendet hochfrequente

elektromagnetische Wellen (5,8 GHz) aus und

empfängt deren Echo. Bei der kleinsten Bewegung

im Erfassungsbereich der Leuchte, wird die Echover-

änderung vom Sensor wahrgenommen. Ein Micro-

prozessor löst dann den Schaltbefehl „Licht einschalten“

aus. Eine Erfassung durch Türen, Glasscheiben oder

dünne Wände ist möglich.

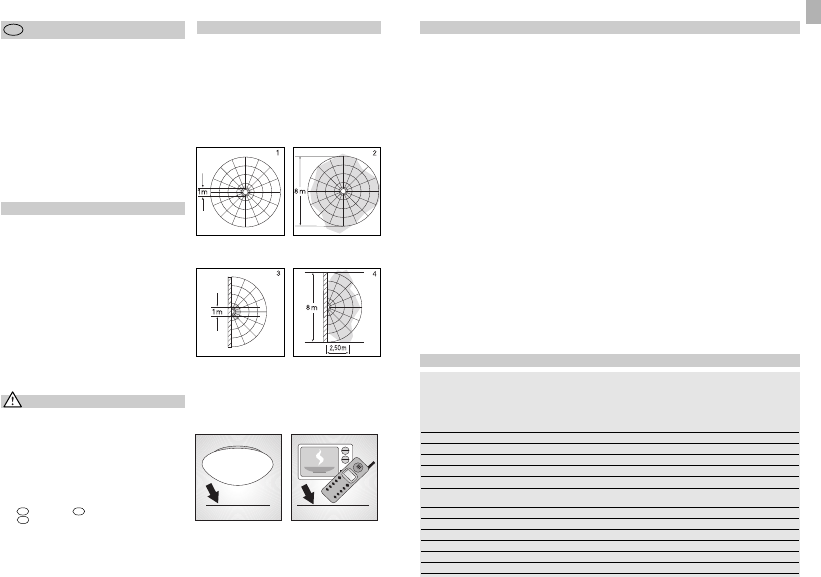

Erfassungsbereiche bei Deckenmontage:

1) Minimale Reichweite (Ø 1 m)*

2) Maximale Reichweite (Ø 8 m)*

Erfassungsbereiche bei Wandmontage:

3) Minimale Reichweite (Ø 1 m)*

4) Maximale Reichweite (Ø 8 m)*

Wichtig: Die sicherste Bewegungserfassung erhalten

Sie, wenn Sie sich in Richtung der montierten Leuchte

bewegen.

Sicherheitshinweise

■ Vor allen Arbeiten am Gerät die Spannungszufuhr

unterbrechen!

■ Bei der Montage muss die anzuschließende

elektrische Leitung spannungsfrei sein. Daher als

Erstes Strom abschalten und Spannungsfreiheit mit

einem Spannungsprüfer überprüfen.

■ Bei der Installation der SensorLeuchte handelt es

sich um eine Arbeit an der Netzspannung. Sie

muss daher fachgerecht nach den landesüblichen

Installationsvorschriften und Anschlussbedingungen

durchgeführt werden.

( -VDE 0100, -ÖVE / ÖNORM E8001-1,

- SEV 1000)

D A

CH

Hinweis:

Die Hochfrequenzleistung des HF-Sensors beträgt

ca. 1 mW – das ist nur ein 1000stel der Sendeleistung

eines Handys oder einer Microwelle.

ca. 1 mW

ca. 1000 mW

D

* Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L)

- 8 -

BDAL Serie RS_24spr_neu 27.07.2011 11:06 Uhr Seite 9
