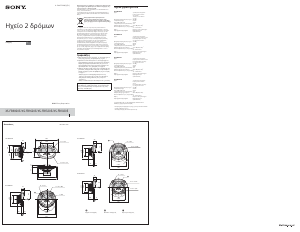

XS-FB6920E/XS-FB1620E/XS-FB1320E/XS-FB1020E
4-588-553-11(1) (EL)
©2016 Sony Corporation
Οδηγίες
EL
Ηχείο 2 δρόμων
Ειδοποίηση για τους πελάτες: Οι ακόλουθες πληροφορίες
ισχύουν μόνο για εξοπλισμό που πωλείται σε χώρες στις
οποίες ισχύουν οι Οδηγίες της ΕΕ
Κατασκευαστής: Sony Corporation, 1-7-1 Konan Minato-ku
Tokyo, 108-0075 Ιαπωνία
Για συμμόρφωση προϊόντων ΕΕ: Sony Belgium, bijkantoor
vanSony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem,
Βέλγιο
Απόρριψη παλαιού ηλεκτρικού και
ηλεκτρονικού εξοπλισμού (Ισχύει στην
Ευρωπαϊκή Ένωση και σε άλλες ευρωπαϊκές
χώρες με ξεχωριστά συστήματα αποκομιδής)
Το σύμβολο αυτό στο προϊόν ή στη συσκευασία του
υποδεικνύει ότι δεν πρέπει να μεταχειρίζεστε το προϊόν
όπως τα κοινά οικιακά απορρίμματα. Αντίθετα, θα πρέπει
να παραδοθεί στο κατάλληλο σημείο συλλογής για την
ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού.
Μετη διασφάλιση της σωστής απόρριψης αυτού του
προϊόντος, συμβάλλετε στην αποτροπή ενδεχόμενων
αρνητικών επιπτώσεων προς το περιβάλλον και την
ανθρώπινη υγεία, οι οποίες σε διαφορετική περίπτωση
θαμπορούσαν να προκληθούν από την ακατάλληλη
διαχείριση της απόρριψης του προϊόντος αυτού.
Ηανακύκλωση υλικών συμβάλλει στην εξοικονόμηση
φυσικών πόρων. Για λεπτομερείς πληροφορίες σχετικά
μετην ανακύκλωση αυτού του προϊόντος, επικοινωνήστε
μετις τοπικές δημοτικές αρχές, την υπηρεσία αποκομιδής
οικιακών απορριμμάτων ή το κατάστημα από το οποίο
αγοράσατε το προϊόν.
Προφυλάξεις
Μην χρησιμοποιείτε συνεχώς το σύστημα ηχείου
εκτός της μέγιστης επιτρεπόμενης ισχύος.
Κρατάτε σε απόσταση από το σύστημα ηχείου
εγγεγραμμένες κασέτες, ρολόγια και πιστωτικές
κάρτες με μαγνητική κωδικοποίηση για να τα
προστατέψετε από τυχόν ζημιά που μπορεί να
προκληθεί από τους μαγνήτες στα ηχεία.
Λάβετε υπόψη τα εξής κατά την τοποθέτηση των
μονάδων, διαφορετικά ενδέχεται να προκύψουν
δυσλειτουργίες ή/και υποβάθμιση της ποιότητας
του ήχου.
– Μην αγγίζετε τα διαφράγματα ή/και τους
κώνους των ηχείων με το χέρι ή με εργαλεία.
– Μη βάζετε τα δάχτυλά σας στις οπές του
πλαισίου.
– Μην τοποθετείτε ξένα αντικείμενα στις μονάδες.
Αν δεν μπορείτε να βρείτε μια κατάλληλη θέση
τοποθέτησης, συμβουλευτείτε τον αντιπρόσωπό
σας ή τον πλησιέστερο αντιπρόσωπο της Sony
πριν την τοποθέτηση.
Τεχνικά χαρακτηριστικά
XS-FB6920E
Ηχείο Ομοαξονικό 2 δρόμων:
Γούφερ τύπου κώνου
16×24 cm
Τουίτερ τύπου κώνου
6,6cm
Βραχυπρόθεσμη μέγιστη ισχύς*
1
420 W*
2
Ονομαστική ισχύς 50 W*
2
Ισχύς RMS CEA 2031 60 W
Ονομαστική σύνθετη αντίσταση: 4 Ω
Στάθμη πίεσης ήχου εξόδου 92±2 dB (1 W, 1 m)*
2
Αποτελεσματικό εύρος συχνοτήτων
50 – 22.000 Hz*
2
Βάρος Περίπου 1,030 g ανά ηχείο
Παρεχόμενα εξαρτήματα Εξαρτήματα για
εγκατάσταση
XS-FB1620E
Ηχείο Ομοαξονικό 2 δρόμων:
Γούφερ τύπου κώνου 16 cm
Ισοσταθμισμένο Τουίτερ
3,5cm τύπου θόλου
Βραχυπρόθεσμη μέγιστη ισχύς*
1
260 W*
2
Ονομαστική ισχύς 40 W*
2
Ισχύς RMS CEA 2031 45 W
Ονομαστική σύνθετη αντίσταση: 4 Ω
Στάθμη πίεσης ήχου εξόδου 90±2 dB (1 W, 1 m)*
2
Αποτελεσματικό εύρος συχνοτήτων
55 – 24.000 Hz*
2
Βάρος Περίπου 560 g ανά ηχείο
Παρεχόμενα εξαρτήματα Εξαρτήματα για
εγκατάσταση
XS-FB1320E
Ηχείο Ομοαξονικό 2 δρόμων:
Γούφερ τύπου κώνου 13 cm
Ισοσταθμισμένο Τουίτερ
2,5cm τύπου θόλου
Βραχυπρόθεσμη μέγιστη ισχύς*
1
230 W*
2
Ονομαστική ισχύς 30 W*
2
Ισχύς RMS CEA 2031 35 W
Ονομαστική σύνθετη αντίσταση: 4 Ω
Στάθμη πίεσης ήχου εξόδου 89±2 dB (1 W, 1 m)*
2
Αποτελεσματικό εύρος συχνοτήτων
65 – 24.000 Hz*
2
Βάρος Περίπου 450 g ανά ηχείο
Παρεχόμενα εξαρτήματα Εξαρτήματα για
εγκατάσταση
XS-FB1020E
Ηχείο Ομοαξονικό 2 δρόμων:
Γούφερ τύπου κώνου
10cm
Ισοσταθμισμένο Τουίτερ
2,5cm τύπου θόλου
Βραχυπρόθεσμη μέγιστη ισχύς*
1
210 W*
2
Ονομαστική ισχύς 30 W*
2
Ισχύς RMS CEA 2031 30 W
Ονομαστική σύνθετη αντίσταση: 4 Ω
Στάθμη πίεσης ήχου εξόδου 88±2 dB (1 W, 1 m)*
2
Αποτελεσματικό εύρος συχνοτήτων
70 – 24.000 Hz*
2
Βάρος Περίπου 380 g ανά ηχείο
Παρεχόμενα εξαρτήματα Εξαρτήματα για
εγκατάσταση
Ο σχεδιασμός και οι προδιαγραφές υπόκεινται σε
αλλαγές χωρίς προειδοποίηση.
*
1
Η «Βραχυπρόθεσμη μέγιστη ισχύς» μπορεί να αποκαλείται
επίσης «Μέγιστη ισχύς».
*
2
Συνθήκη δοκιμής: IEC 60268-5 (2003-05)
Διαστάσεις
Μονάδα: mm
Σημείο αναφοράς
Επίπεδο αναφοράς
Άξονας αναφοράς
2373
237
222
ø 80
4 - 4,5 × 7,5
4 - ø 4,5
166
280
36
94
84
118
153
XS-FB6920E
180
166
45° 45°
5
ø 158
P.C.D. ø 142
4 - ø 4,5
27
42 15
ø 126
ø 75
83
XS-FB1620E
XS-FB1320E
ø 130
166
4 - ø 4,5
P.C.D. ø 136
9
23
45
78
ø 114
ø 70
5
45°
45°
9
XS-FB1020E
ø 103
141
4 - ø 4,5
P.C.D. ø 117
4 - 6 × 9,25
45°
45°
19
43
67
ø 90
ø 65
