Εγχειρίδιο Sony XS-F1320 Ηχείο αυτοκινήτου

Εγχειρίδιο

Mounting/Montage/Montage/Montaje/Inbouw/Montering/Montaggio/Montagem/Крепления/Montaż/Τοποθέτηση

Parts list/Liste des pièces/Teileliste/Lista de las piezas/Onderdelenlijst/Lista över delar/Lista delle parti/Lista das peças/Части для установки и соединений/Lista elementów/

Λίστα εξαρτηµάτων

Mounting example/Exemple de montage/Montagebeispiel/Ejemplo de montaje/lnbouw-voorbeeld/Monteringsexempel/Esempio di montaggio/Exemplo de montagem/Пример крепления/Przykład montażu/Παράδειγµα τοποθέτησησ

2

* White cord — Left speaker

Grey cord — Right speaker

* Cordon blanc — Haut-parleur gauche

Cordon gris — Haut-parleur droit

* Weißes Kabel — Linker Lautsprecher

Graues Kabel — Rechter Lautsprecher

* Cable blanco — Altavoz izquierdo

Cable gris — Altavoz derecho

* Wit snoer — Linker luidspreker

Grijs snoer — Rechter luidspreker

* Vit kabel — Vänster högtalare

Grå kabel — Höger högtalare

* Cavo bianco — Diffusore sinistro

Cavo grigio — Diffusore destro

* Cabo branco — Altifalante esquerdo

Cabo cinza — Altifalante direito

* Белый провод — левая акустическая система

Серый провод — правая акустическая система

*

Szary kabel

—

prawy głośnik

Biały kabel

—

lewy głośnik

* Ασπρο καλώδιο — Αριστερ ηχείο

Γκρι καλώδιο — ∆εξί ηχείο

3

4

5

1

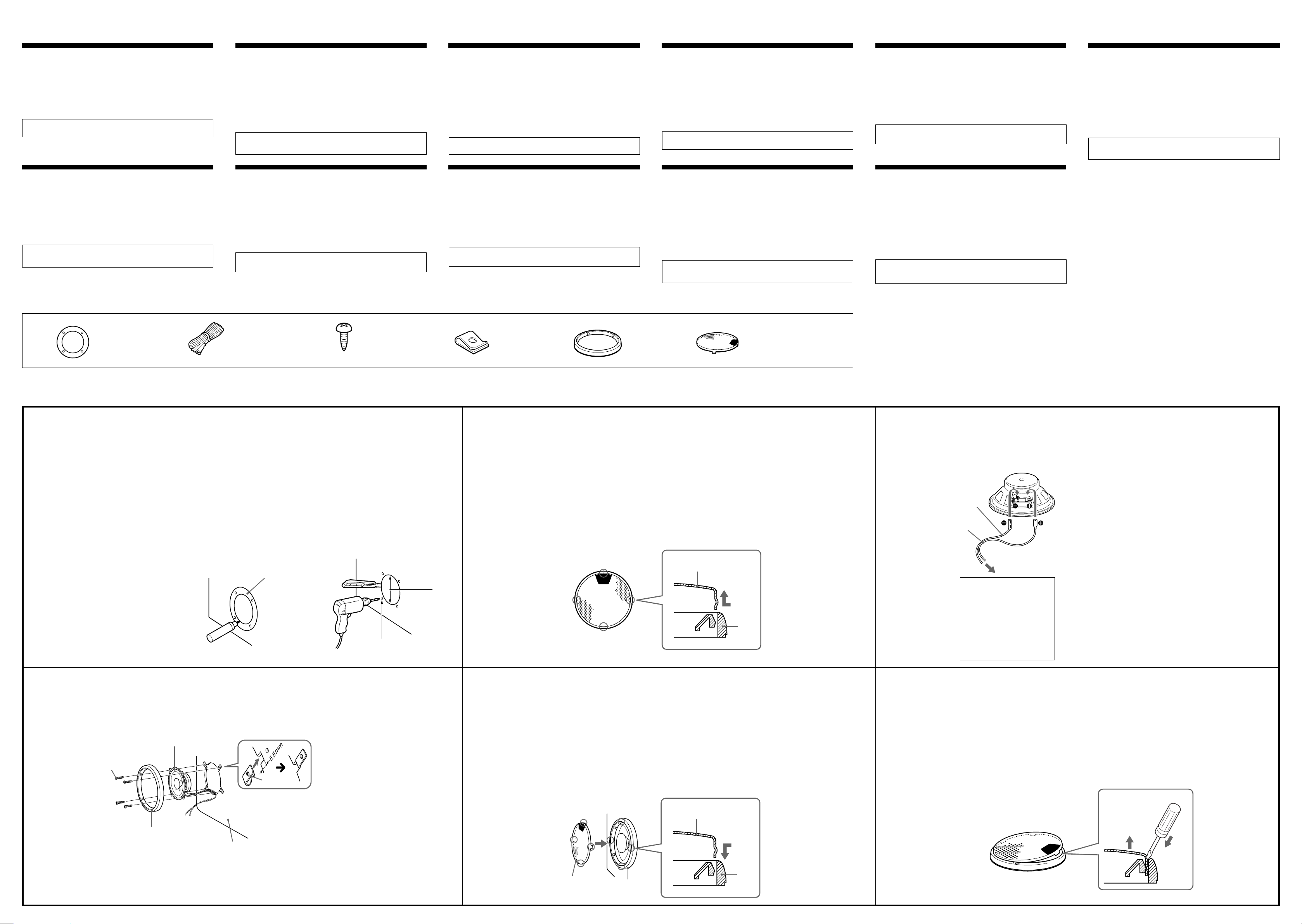

Mark the four bolt holes. Make them 3.3 mm* in diameter.

Marquer les quatre orifices des boulons. Percer des trous de 3,3 mm* de diamètre.

Markieren Sie die vier Schraubenlöcher (3,3 mm* Durchmesser).

Marque los orificios para los cuatro pernos. Taládrelos con 3,3 mm* de diámetro.

Markeer de vier schroefgaten. Voorboren met een doorsnede van 3,3 mm*.

Markera de fyra skruvhålen. Skruvhålet ska vara 3,3 mm* i diameter.

Contrassegnare i quattro fori dei bulloni. Trapanare fori di 3,3 mm* di diametro.

Marque os quatro orifícios para os parafusos. Faça os orifícios com 3,3 mm* de diâmetro.

Разметить и просверлить четыре отверстия для винтов диаметром по 3,3 мм*.

Naznaczyć, a następnie wywiercić trzy otwory na śruby o średnicy 3,3 mm*.

Μαρκάρετε τισ τέσσερισ τρύπεσ των µπουλονιών και ανοίξτε οπέσ µε διάµετρο 3,3 mm*.

* When using 4 = 5 mm

* Avec 4 = 5 mm

* Bei Verwendung von 4 = 5 mm

* Si utiliza 4 = 5 mm

* Bij gebruik van 4 = 5 mm

* När du använder 4 = 5 mm

* Se si utilizza 4 = 5 mm

* Quando utilizar 4 = 5 mm

* Иcпользyя 4 = 5 мм

* Używając 4 = 5 mm

* ταν χρησιµοποιείτε 4 = 5 mm

Press and insert the edges of the grille net.

Pousser et insérer les bords du filet de la grille.

Zum Aufsetzen der Gittermaske an der Kante der Gittermaske drücken.

Presione e inserte los extremos de la red de la rejilla.

Druk de randen van de roosterafdekking naar binnen.

Tryck och passa i skyddsnätetets kanter.

Premere ed inserire i bordi della griglia di protezione.

Carregar e inserir as extremidades da rede da grelha.

Надавить на решетку, чтобы ее края вошли в паз.

Proszę wcisnąć i umocować brzegi osłony głośnika.

Πιέστε και εισάγετε τισ άκρεσ του προστατευτικού πλέγµατοσ.

Remove the grille net.

Retirez le filet de la grille.

Nehmen Sie die Gittermaske ab.

Extraiga la red de la rejilla.

Verwijder de roosterafdekking.

Ta bort skyddsnätet.

Togliere la griglia di protezione.

Retire a rede da grelha.

Снять защитную решетку.

Wyjąć siatkę okratowania.

Βγάλτε το προστατευτικ πλέγµα.

How to remove the grille net

Comment retirer le filet de la grille

Zum Abnehmen der Gittermaske

Cómo extraer la red de la rejilla

Het verwijderen van de roosterafdekking

Så här tar du bort skyddsnätet

Come togliere la griglia di protezione

Como retirar a rede da grelha

Как снять защитную решетку

Jak usunąć osłonę głośnika

Πωσ να βγάλετε το προστατευτικ πλέγµα

1 4

× 8

2

× 2

3

× 8

M4 × 30

56

Before mounting

• A depth of at least 48 mm is required for mounting the woofer. Keep the

following in mind when choosing a mounting location.

• A hole may already be provided in the metal frame of the front door.

• Nothing should interfere with the speaker inside the door.

• The speaker inside the door must not come into contact with the

window when it is open.

• Be careful that speakers are out of the way of the window cranks, door

handles, and arm rests.

If you cannot find an appropriate mounting location, check with your

car dealer or consult the nearest Sony dealer.

Avant le montage

• Une profondeur d’au moins 48 mm est nécessaire pour installer le haut-

parleur des basses. Veuillez toujours garder ce point en mémoire

lorsque vous choisissez un emplacement pour l’installation.

• Un orifice peut déjà avoir été pratiqué dans le cadre métallique du volet

frontal.

• Dans la portière, rien ne doit gêner le haut-parleur.

• Lorsque la vitre est abaissée, elle ne doit pas toucher le haut-parleur

encastré dans la portière.

• Veillez à ce que les haut-parleurs ne soient pas dans le chemin des lève-

vitres, des poignées de portière et des accoudoirs.

Si l’on ne peut trouver un emplacement adéquat pour l’installation,

prière de consulter le concessionnaire du véhicule ou le

concessionnaire Sony le plus proche.

Vor der Installation

• Beachten Sie bei der Wahl des Einbauortes für den Tieftöner, daß dieser

eine Einbautiefe von mindestens 48 mm benötigt.

• Im Metallrahmen der Vordertür befindet sich unter Umständen bereits

eine Aussparung für den Lautsprecher.

•

Beim Einbau der Lautsprecher in die Vordertüren muß darauf geachtet

werden, daß die Funktion der Teile im lnneren der Tür (Fensterheber

usw.) nicht durch den Lautsprecher beeinträchtigt wird.

• Achten Sie auch darauf, daß die heruntergekurbelte Fensterscheibe nicht

an den Lautsprecher stößt.

• Achten Sie darauf, daß die Lautsprecher sich weit genug entfernt von

Fensterkurbel, Türöffner und Armstützen befinden, um nicht zu stören.

Wenn Sie keinen geeigneten Einbauort finden, wenden Sie sich bitte

an lhren Autohändler oder an den nächsten Sony-Händler.

Antes del montaje

• Para montar el altavoz de graves se necesitará una profundidad mínima

de 48 mm. Cuando elija el lugar de montaje, tenga en cuenta lo

siguiente:

• Es posible que el marco metálico de la puerta delantera ya disponga de

un orificio.

• El altavoz en el interior de la puerta no deberá interferir con nada.

• El altavoz en el interior de la puerta no deberá entrar en contacto con el

cristal de la ventanilla al abrir ésta.

• Procure que los altavoces no se encuentren cerca de las manivelas de las

ventanillas, de las de las puertas ni de los reposabrazos.

Si no logra encontrar el lugar de montaje adecuado, consulte al

proveedor de su automóvil o al proveedor Sony más cercano.

Alvorens tot installatie over te gaan

• Voor het installeren van de lagetonen-luidspreker is een inbouwdiepte

van minimaal 48 mm vereist. Houd voor het installeren tevens de

volgende punten in gedachte.

• In het frame van het voorportier kan al een ronde opening zijn voorzien.

• Zorg dat er niets in contact komt met de luidspreker.

• Let op dat de luidspreker niet op een plaats gemonteerd wordt waar

deze in contact komt met het raam, als dit geopend wordt.

• Zorg ervoor dat de luidsprekers zich niet te dicht bij raamslingers,

deurknoppen en armsteunen bevinden.

Als u geen geschikte inbouwplek kunt vinden, raadpleeg dan uw

autohandelaar of neem contact op met een Sony onderhoudscentrum.

Innan montering

• Bashögtalaren (woofern) kräver ett djup på åtminstone 48 mm för

monteringen. Tänk på följande innan du börjar monteringen.

• Ett hål finns kanske redan borrat på metallramen på framdörrarna.

• Se till att inga dörrfunktioner stör högtalarna.

• Högtalaren inuti dörren får inte komma i kontakt med fönstret när det

öppnas.

• Var noga med att högtalarna inte sitter i vägen för fönstervevar,

dörrhandtag eller armstöd.

Om du inte kan hitta en passande monteringsyta bör du ta kontakt

med din bilhandlare eller anlita din närmaste Sony-återförsäljare.

Prima del montaggio

• È necessaria una profondità di almento 48 mm per montare il woofer.

Tenere presente quanto segue per scegliere la posizione di montaggio.

• È possibile che sia già presente un foro nel telaio metallico della portiera

anteriore.

• Niente deve interferire con il diffusore all’interno della portiera.

• Il diffusore all’interno della portiera non deve venire a contatto con il

finestrino quando questo è aperto.

• Assicurarsi di posizionare i diffusori dove non possono interferire con

l'uso delle manovelle dei finestrini, delle maniglie delle portiere e con i

braccioli.

Se non si riesce a trovare una collocazione adeguata per il montaggio,

consultare l’autoconcessionario o il rivenditore Sony più vicino.

Antes da instalação

• É necessária uma profundidade mínima de 48 mm para a instalação do

altifalante de graves. Verifique os seguintes pontos antes de decidir o

local da instalação.

• A estrutura metálica da porta da frente pode vir já com os furos feitos.

• Nada deverá interferir com o altifalante no interior da porta.

• O altifalante instalado dentro da porta não deverá ser tocado pela janela,

quando esta estiver aberta.

• Verifique se os altifalantes não interferem com os elevadores das janelas,

os fechos da porta e os encostos para os braços.

Se não encontrar um local adequado para a instalação, informe-se

junto do seu concessionário ou consulte o agente Sony mais próximo.

Перед началом установки

• Для установки вуфера требуется глубина не менее 48 мм. Не

забудьте об этом при выборе места для установки вуфера.

• В металлическом каркасе передней двери уже может иметься

соответствующее отверстие.

• Внутри двери ничто не должно соприкасаться с акустической

системой.

• При открывании окна стекло не должно касаться акустической

системы внутри двери.

• Следите за тем, чтобы акустическая система не входила в контакт

с ручками стеклоподъемника, дверными ручками и

подлокотниками.

Если Вы не можете подыскать подходящее место для установки

акустической системы, обратитесь к Вашему автомобильному

дилеру или к ближайшему дилеру Sony.

Przed umocowaniem

• Głębokość wymagana na montaż głośnika typu woofer (niskotonowy)

musi wynosić przynajmniej 48 mm.

Wybierając miejsce na montaż głośnika, należy pamiętać o

następującym.

• Metalowa rama drzwi może już być zaopatrzona w odpowiedni otwór.

• Umocowanie głośnika po wewnętrznej stronie drzwi nie może

przeszkadzać.

• Zamontowany w ten sposób głośnik nie może stykać się z otwartym

oknem.

• Uważać by zamontowany głośnik nie zawadzał przy operacjach klamki

otwierania okna, drzwi lub znajdował się zbyt blisko oparcia dla ręki.

Jeżeli zlokalizowanie odpowiedniego miejsca na montaż głośnika

okaże się trudne, proszę skontaktować się z punktem kupna

samochodu lub sprzętu Sony.

m

ø 3.3 mm*

1

6

5

2

*

Power amplifier, etc.

Amplificateur de puissance, etc.

Endverstärker, usw.

Amplificador de potencia, etc.

Eindversterker, etc.

Effektförstärkare, osv.

Amplificatore di potenza, ecc.

Amplificador de potência, etc.

Усилитель мощности и т.п.

Wzmacniacz zasilania.

Τελικσ ενισχυτήσ, κτλ.

4

3

Speaker

Haut-parleur

Lautsprecher

Altavoz

Luidspreker

Door panel

Panneau de porte

Türverkleidung

Panel de la puerta

Deurpaneel

Högtalare

Diffusore

Altifalante

Акустическая система

Głośnik

Ηχείο

Dörrpanel

Pannello della

portiera

Painel da porta

Панель двери

Panel dżwiczek

Πάνελ πρτασ

5

6

Black-striped cord

Cordon rayé noir

Schwarzgestreifte Leitung

Cable con raya negra

Zwart gestreept snoer

Svartrandig kabel

Cavo rigato nero

Cabo de riscas pretas

Провод с черной полосой

Kabel czarno-biały

Μαύρο ριγέ καλώδιο

ø 115 mm

5

2.5 m

× 2× 2

Πριν την τοποθέτηση

• Χρειάζεται βάθοσ τουλάχιστον 48 mm για να τοποθετήσετε το

γούφερ. Εχετε υπψη σασ τα παρακάτω ταν διαλέξετε µία θέση

τοποθέτησησ.

• Πρέπει να έχετε ήδη ανοίξει µία τρύπα στο µεταλλικ πλαίσιο τησ

εµπρσ πρτασ.

• Τίποτα δεν πρέπει να παρεµποδίζει το ηχείο στο εσωτερικ τησ

πρτασ.

• Το ηχείο στο εσωτερικ τησ πρτασ δεν πρέπει να έρχεται σε

επαφή µε το παράθυρο ταν είναι ανοιχτ.

• Προσέξτε τα ηχεία να είναι µακριά απ µοχλούσ παραθύρων,

χερούλια πρτασ, και χειρολαβέσ.

Εάν δεν µπορείτε να βρείτε µία κατάλληλη θέση τοποθέτησησ,

ελέγξτε µαζί µε τον αντιπρσωπο του αυτοκινήτου ή

επικοινωνήστε µε το πιο κοντιν κατάστηµα τησ Sony.

5

6

Βαθμολογία

Περισσότερα για αυτό το εγχειρίδιο

Κατανοούμε ότι είναι ωραίο να έχετε ένα χάρτινο εγχειρίδιο για το Sony XS-F1320 Ηχείο αυτοκινήτου σας. Μπορείτε πάντα να κατεβάσετε το εγχειρίδιο από τον ιστότοπό μας και να το εκτυπώσετε μόνοι σας. Εάν θέλετε να έχετε ένα πρωτότυπο εγχειρίδιο, σας συνιστούμε να επικοινωνήσετε με το Sony. Μπορεί να είναι σε θέση να παρέχουν ένα πρωτότυπο εγχειρίδιο. Αναζητάτε το εγχειρίδιο του Sony XS-F1320 Ηχείο αυτοκινήτου σας σε διαφορετική γλώσσα; Επιλέξτε τη γλώσσα που προτιμάτε στην αρχική μας σελίδα και αναζητήστε τον αριθμό μοντέλου για να δείτε αν τον έχουμε διαθέσιμο.

Προδιαγραφές

Όλα τα εγχειρίδια για Sony Ηχεία αυτοκινήτου
Περισσότερα εγχειρίδια του Ηχεία αυτοκινήτου

Σχετικά προϊόντα

Εγχειρίδιο

Sony XS-F693R Ηχείο αυτοκινήτου

Εγχειρίδιο

Sony XS-F1326SE Ηχείο αυτοκινήτου

Εγχειρίδιο

Sony XS-F1023 Ηχείο αυτοκινήτου

Εγχειρίδιο

Sony XS-F1334 Ηχείο αυτοκινήτου

Εγχειρίδιο

Sony XS-A1336 Ηχείο αυτοκινήτου

Εγχειρίδιο

Sony XS-FB1020E Ηχείο αυτοκινήτου

Εγχειρίδιο

Sony XS-HF137 Ηχείο αυτοκινήτου

Εγχειρίδιο

Sony XS-F1723 Ηχείο αυτοκινήτου

Σχετικές κατηγορίες
