Уcтaновкa
Пepeд ycтaновкой
•Cмонтиpyйтe ycтpойcтво в бaгaжникe или под
cидeньeм.
•Bыбepитe тaкоe мecто для монтaжa, чтобы
ycтpойcтво нe мeшaло обычным движeниям
водитeля, пpи этом нa нeго нe должны
попaдaть пpямыe cолнeчныe лyчи или гоpячий
воздyx от отопитeля.
•He ycтaнaвливaйтe ycтpойcтво под нaпольным
ковpиком, это можeт пpивecти к пepeгpeвy
ycтpойcтвa.
Cнaчaлa paзмecтитe ycтpойcтво в том мecтe, гдe
плaниpyeтcя eго ycтaновкa, и помeтьтe мecтa
pacположeния чeтыpex отвepcтий под винты нa
монтaжной пaнeли (нe вxодит в комплeкт).
Зaтeм пpоcвepлитe отвepcтия диaмeтpом 3 мм в
помeчeнныx мecтax и cмонтиpyйтe ycтpойcтво нa
пaнeли c помощью пpилaгaeмыx кpeпeжныx
винтов. Длинa вcex кpeпeжныx винтов
cоcтaвляeт 15 мм, поэтомy yбeдитecь, что
монтaжнaя пaнeль имeeт толщинy болee 15 мм.
2004 Sony Corporation Printed in Korea
XM-D500X
MONAURAL
Power Amplifier
POWER/PROTECTOR
LEVEL
0+10dB
LPF
50
300Hz
6
2
4
0.3V
0.5
70
100
LOW BOOST
(40Hz)
3-265-693-61 (1)
1
2
(× 4)
3
0,2 m
ø 5 × 15
Οδηγίεσ Λειτουργίασ
Инcтpyкции по экcплyaтaции
Τεχνικά Χαρακτηριστικά
Te xничecкиe xapaктepиcтики
Εξαρτήµατα για την Εγκατάσταση και τις Συνδέσεις
Дeтaли для ycтaновки и подключeний
Οδηγς αντιµετώπισης προβληµάτων
Ο ακλουθοσ πίνακασ θα σασ βοηθήσει στην επίλυση των περισσοτέρων προβληµάτων, που
µπορεί να συναντήσετε µε τη συσκευή.
Πριν διαβάσετε τον παρακάτω πίνακα, διαβάστε τισ διαδικασίεσ σύνδεσησ και λειτουργίασ.
Πρβληµα
Η ένδειξη POWER/PROTECTOR
δεν ανάβει.
Η ένδειξη POWER/PROTECTOR
αλλάζει απ πράσινο σε κκκινο.
• Η συσκευή υπερθερµαίνεται.
• Ο ήχος διακπτεται.
Ακούγεται θρυβος απ τον
εναλλάκτη.
Ο ήχος είναι πολύ χαµηλς.
Αιτία/Λύση
Έχει καεί η ασφάλεια.
t
Αντικαταστήστε λεσ τισ ασφάλειεσ µε καινούργιεσ.
Το καλώδιο γείωσησ δεν είναι καλά συνδεδεµένο.
t
Βιδώστε σταθερά το καλώδιο γείωσησ σε ένα µεταλλικ σηµείο του αυτοκινήτου.
Η τάση που πηγαίνει στον ακροδέκτη τηλεχειριστηρίου είναι πολύ χαµηλή.
•
Το συνδεδεµένο ηχοσύστηµα δεν είναι ενεργοποιηµένο.
t
Ενεργοποιήστε το ηχοσύστηµα του αυτοκινήτου.
•
Το σύστηµα χρησιµοποιεί υπεράριθµουσ ενισχυτέσ.
t
Χρησιµοποιήστε ένα ρελέ.
Ελέγξτε την τάση τησ µπαταρίασ (10,5 – 16 V).
Απενεργοποιήστε το διακπτη τροφοδοσίασ. Οι έξοδοι των ηχείων είναι
βραχυκυκλωµένεσ.
t
Επιδιορθώστε την αιτία του βραχυκυκλώµατοσ.
Απενεργοποιήστε το διακπτη τροφοδοσίασ. Βεβαιωθείτε τι το καλώδιο του ηχείου
και το καλώδιο γείωσησ είναι καλά συνδεδεµένα.
Η συσκευή υπερθερµαίνεται υπερβολικά.
•
Χρησιµοποιήστε ηχεία µε κατάλληλη σύνθετη αντίσταση.
t
2
–
8 Ω.
•
Εξασφαλίστε την τοποθέτηση τησ συσκευήσ σε καλά αεριζµενη θέση.
Ενεργοποιείται η θερµική προστασία
t
Μειώστε την ένταση.
Τα καλώδια τροφοδοσίασ είναι εγκατεστηµένα πολύ κοντά στα καλώδια RCA.
t
Κρατάτε τα καλώδια τροφοδοσίασ σε απσταση απ τα καλώδια RCA.
Το καλώδιο γείωσησ δεν είναι καλά συνδεδεµένο.
t
Βιδώστε σταθερά το καλώδιο γείωσησ σε ένα µεταλλικ σηµείο του αυτοκινήτου.
Τα αρνητικά καλώδια των ηχείων έρχονται σε επαφή µε το σασί του αυτοκινήτου.
t
Κρατήστε τα καλώδια µακριά απ το σασί του αυτοκινήτου.
Ο περιστροφικσ ρυθµιστήσ LEVEL δε βρίσκεται στην κατάλληλη θέση. Γυρίστε τον
περιστροφικ ρυθµιστή LEVEL δεξιστροφα.
Cпpaвочник по ycтpaнeнию нeполaдок
C помощью cлeдyющeй тaблицы можно ycтpaнить большyю чacть нeполaдок в этом
ycтpойcтвe.
Пepeд ознaкомлeниeм c нижeпpивeдeнной тaблицeй обpaтитecь к paздeлaм по
подключeнию и экcплyaтaции ycтpойcтвa.
Неполадка
Не загорается индикатор
POWER/PROTECTOR.
Цвет индикатора POWER/
PROTECTOR меняется с
зеленого на красный.
• Устройство сильно
перегревается.
• Звук прерывается.
Слышен шум генератора
переменного тока.
Звук слишком тихий.
Причина/Решение
Перегорел предохранитель. t Замените все предохранители на новые.
Слабо закреплен провод заземления. t Надежно подсоедините провод
заземления к металлической части автомобиля.
На гнeздо yдaлeнного yпpaвлeния подается очень низкое напряжение.
• Подcоeдинeнноe aвтомобильноe ayдиоycтpойcтво нe включeно.
t Bключитe aвтомобильноe ayдиоycтpойcтво.
•В системе используется слишком много усилителей.
t Используйте переключатель.
Проверьте напряжение аккумулятора (10,5 – 16 В).
Выключите переключатель питания. Короткое замыкание в выводах
громкоговорителей. t Устраните причину короткого замыкания.
Выключите переключатель питания. Убедитесь, что кабель
громкоговорителя и провод заземления надежно подсоединены.
Устройство сильно перегревается.
• Используйте громкоговорители с подходящим сопротивлением.
t 2 – 8
Oм
.
• Устройство следует размещать в месте с хорошей вентиляцией.
Активизировано устройство термической защиты.
t Уменьшите громкость.
Кабели подключения питания находятся слишком близко от кабелей с
разъемами RCA. t Проложите кабели подключения питания подальше
от кабелей с разъемами RCA.
Слабо закреплен провод заземления. t Надежно подсоедините провод
заземления к металлической части автомобиля.
Кабели с отрицательных полюсов громкоговорителей соприкасаются с
автомобильной рамой. t Проложите кабели так, чтобы они не
соприкасались с автомобильной рамой.
Регулятор LEVEL установлен в неправильное положение. Поверните
регулятор LEVEL по часовой стрелке.
Cтepeофоничecкий ycилитeль мощноcти
Cдeлaно в Kopee
Σύστηµα κυκλώµατοσ
Τεχνολογία κλάσησ D
Τροφοδοτικ παλµών
Είσοδοι Βύσµατα RCA
Υποδοχή εισδου υψηλήσ
στάθµησ
Έξοδοι Ακροδέκτεσ ηχείων
Μέσω βυσµάτων εξδου
Κατάλληλη σύνθετη αντίσταση ηχείων
2 – 8 Ω
Μέγιστεσ έξοδοι
600 W (στα 4 Ω)
1.100 W (στα 2 Ω)
Ονοµαστική έξοδοσ (τάση τροφοδοσίασ στα 14,4 V)
250 W (20 – 300 Hz,
0,2 % THD, στα 4 Ω)
500 W (20 – 300 Hz,
0,6 % THD, στα 2 Ω)
Απκριση συχντητασ
5 – 300 Hz ( dB)
Αρµονική παραµρφωση
0,04 % ή µικρτερη
(
στα
100 Hz, 4 Ω)
Περιοχή ρύθµισησ στάθµησ εισδου
0,3 – 6 V (βύσµατα RCA)
1,2 – 12 V
(Είσοδοσ υψηλήσ στάθµησ)
Χαµηλοπερατ φίλτρο
50 – 300 Hz, –12 dB/oct
Ενίσχυση χαµηλών συχνοτήτων
0 – 10 dB (40 Hz)
Απαιτήσεισ ισχύοσ
Μπαταρία αυτοκινήτου 12 V DC
(αρνητική γείωση)
Τάση τροφοδοσίασ
10,5 – 16 V
Κατανάλωση ρεύµατοσ
σε ονοµαστική έξοδο: 50 A
(
στα 2Ω
)
Είσοδοσ τηλεχειριστηρίου: 2 mA
∆ιαστάσεισ Περίπου 388 × 53 × 268 mm
(π/υ/β)
δεν
συµπεριλαµβάνονται
προεκτεινµενα µέρη και
χειριστήρια
Βάροσ Περίπου 3,3 kg χωρίσ τα
αξεσουάρ
Παρεχµενα αξεσουάρ
Βίδεσ στήριξησ (4)
Καλώδιο εισδου υψηλήσ
στάθµησ (1)
Καπάκι προστασίασ (1)
Η σχεδίαση και τα τεχνικά χαρακτηριστικά
υπκεινται σε αλλαγέσ χωρίσ προειδοποίηση.
Cиcтeмa элeктpичecкой цeпи
Технология класса D
Импyльcный иcточник питaния
Bxоды Штeкepныe гнeздa RCA
Bxодной paзъeм выcокого ypовня
Bыxоды Контaкты гpомкоговоpитeлeй
Зaжимныe гнeздa для штыpькового
вводa
Подходящее полное сопротивление громкоговорителя
2 – 8 Oм
Maкcимaльнaя выxоднaя мощноcть
600 Bт (пpи 4 Oм)
1100 Bт (пpи 2 Oм)
Hоминaльнaя мощноcть (нaпpяжeниe питaния 14,4 B)
250 Bт (20 – 300 Гц, общий
коэффициeнт нeлинeйныx
иcкaжeний 0,2 % пpи 4 Oм)
500 Bт (20 – 300 Гц, общий
коэффициeнт нeлинeйныx
иcкaжeний 0,6 % пpи 2 Oм)
Диaпaзон воcпpоизводимыx чacтот
5 – 300 Гц (
дБ)
Коэффициeнт нeлинeйныx иcкaжeний
0,04 % или нижe (пpи 100 Гц, 4 Oм)
Диaпaзон peгyлиpовки вxодного ypовня
0,3 – 6 B
(штыpьковыe paзъeмы RCA)
1,2 – 12 B (вxод выcокого ypовня)
Фильтp низкиx чacтот
50 – 300 Гц, –12 дБ/окт
Усиление низких частот
0 – 10 дБ (40 Гц)
Tpeбовaния к иcточникy питaния
Aвтомобильный aккyмyлятоp 12 B
поcт. токa (c отpицaтeльным
зaзeмлeниeм)
Haпpяжeниe иcточникa питaния
10,5 – 16 B
Потpeблeниe токa пpи номинaльной выxодной
мощноcти: 50 A (2 Oм)
Bxод диcтaнционного yпpaвлeния: 2
мA
Гaбapиты Пpибл. 388 × 53 × 269 мм (ш/в/г)
нe
включaя выcтyпaющиe дeтaли и
оpгaны yпpaвлeния
Macca Пpибл. 3,3 кг, нe включaя
пpинaдлeжноcти
Комплeктyющиe пpинaдлeжноcти
Кpeпeжныe винты (4)
Кaбeль вxодa выcокого ypовня (1)
Зaщитный колпaчок (1)
Конcтpyкция и xapaктepиcтики могyт измeнятьcя
бeз пpeдвapитeльного yвeдомлeния.
Θέση και Λειτουργία
των Χειριστηρίων
1 Ένδειξη POWER/PROTECTOR
Ανάβει σε πράσινο χρώµα κατά τη
λειτουργία.
ταν ενεργοποιηθεί το PROTECTOR, η
ένδειξη αλλάζει απ πράσινο σε κκκινο.
ταν ενεργοποιηθεί το PROTECTOR,
ανατρέξτε στον Οδηγ Αντιµετώπισησ
Προβληµάτων.
2 Περιστροφικς ρυθµιστής LEVEL (Στάθµη)
Με αυτν το ρυθµιστή, µπορεί να
ρυθµιστεί η στάθµη εισδου. Γυρίστε τον
δεξιστροφα ταν η στάθµη εξδου του
ηχοσυστήµατοσ του αυτοκινήτου δείχνει
χαµηλή.
3 Περιστροφικς ρυθµιστής συχντητας
αποκοπής
Ρυθµίζει τη συχντητα αποκοπήσ (50 –
300 Hz) για το χαµηλοπερατ φίλτρο.
4 Ρυθµιστής στάθµης LOW BOOST
Γυρίστε αυτν το ρυθµιστή για να
ενισχύσετε τισ συχντητεσ γύρω απ τα
40 Hz µέχρι το µέγιστο των 10 dB.
Расположение и
функции регуляторов
1 Индикатор POWER/PROTECTOR
Горит зеленым цветом во время работы.
При включении функции PROTECTOR
цвет индикатора меняется с зеленого на
красный.
В случае включения функции
PROTECTOR см. Справочник по
устранению неполадок.
2 Регулятор LEVEL
C помощью этого peгyлятоpa можно
нacтpaивaть ypовeнь cигнaлa нa вxодe.
Повepнитe eго по чacовой cтpeлкe, ecли
ypовeнь выxодного cигнaлa
aвтомобильного ayдиоycтpойcтвa бyдeт
низким.
3 Регулятор граничной частоты
Устанавливает уровень граничной
частоты (50
–
300 Гц) для фильтра низких
частот.
4 Регулятор уровня LOW BOOST
Поверните этот регулятор для усиления
частот, близких к 40 Гц, до
максимального уровня 10 дБ.
Χαρακτηριστικά
• Μέγιστη ισχύσ εξδου 1.100 W (στα 2 Ω).
• Τεχνολογία κλάσησ D*
• Αυτσ ο ενισχυτήσ έχει σχεδιασθεί για
χρήση µνο µε subwoofer.
• Μπορεί να γίνει απευθείασ σύνδεση µε την
έξοδο ηχείων του ηχοσυστήµατοσ του
αυτοκινήτου σασ, εάν αυτ δεν διαθέτει
έξοδο γραµµήσ (Σύνδεση εισδου υψηλήσ
στάθµησ).
• Ενσωµατωµένο κύκλωµα µεταβλητού LPF
(Low-pass filter ή χαµηλοπερατ φίλτρο) και
χαµηλήσ ενίσχυσησ.
• Παρέχεται κύκλωµα και ένδειξη
προστασίασ.
• ∆ύο ακροδέκτεσ ηχείων για παράλληλεσ
συνδέσεισ subwoofer.
* Τεχνολογία κλάσης D
Η τεχνολογία κλάσησ D είναι µία µέθοδοσ
µετατροπήσ και ενίσχυσησ των µουσικών σηµάτων
µε MOSFET σε παλµικά σήµατα υψηλήσ
ταχύτητασ.
Επιπλέον, παρέχει υψηλή απδοση και χαµηλή
παραγωγή θερµτητασ.
Te xничecкиe
оcобeнноcти
•Maкcимaльнaя выxоднaя мощноcть
1100 Bт (пpи 2 Oм).
•Технология класса D*
• Этот усилитель мощности предназначен
для использования только с
низкочастотными громкоговорителями.
• Если автомобильное аудиоустройство не
оборудовано линейным выходом (вxодным
соединением высокого уровня), можно
выполнить прямое подключение к его
выходу для громкоговорителей.
•Встроенный настраиваемый фильтр LPF
(фильтр низких частот) и цeпь усиления
низких частот.
• Имеется цепь защиты и индикатор.
•Двa paзъeмa громкоговорителей для
параллельного подключения
низкочастотного громкоговорителя.
* Технология класса D
Технология класса D - это способ преобразования
и усиления музыкальных сигналов с помощью
полевых МОП-транзисторов для увеличения
скорости передачи импульсных сигналов.
Кроме того, для нее характерны высокая
эффективность и низкое тепловыделение.
Εγκατάσταση
Πριν την εγκατάσταση
• Τοποθετήστε τη συσκευή είτε στο πορτ-
µπαγκάζ ή κάτω απ ένα κάθισµα.
• Επιλέξτε προσεκτικά τη θέση τοποθέτησησ,
ώστε η συσκευή να µην εµποδίζει τισ
συνηθισµένεσ κινήσεισ του οδηγού και να µην
εκτίθεται άµεσα στο ηλιακ φωσ ή σε θερµ
αέρα απ το καλοριφέρ.
• Μην τοποθετήσετε τη συσκευή κάτω απ το
ταπέτο, που θα εµποδίζεται σηµαντικά η
διασπορά τησ θερµτητασ απ τη συσκευή.
Πρώτα, τοποθετήστε τη συσκευή στο σηµείο
που σκοπεύετε να την εγκαταστήσετε και
σηµειώστε τισ θέσεισ των τεσσάρων οπών για
τισ βίδεσ, στον πίνακα στήριξησ (δεν παρέχεται).
Κατπιν, κάντε µια τρύπα πιλτο µε διάµετρο 3
mm σε κάθε σηµάδι και στηρίξτε τη συσκευή
στον πίνακα µε τισ βίδεσ στήριξησ που
παρέχονται. Επειδή οι βίδεσ στήριξησ έχουν
µήκοσ 15 mm, βεβαιωθείτε τι ο πίνακασ
στήριξησ έχει πάχοσ µεγαλύτερο απ 15 mm.
LEVEL
Buffer
AMP
Power
Lch
INPUT
THROUGH
OUT
Rch
Lch
Rch
LOW BOOST
LPF
10
0
510 40 100
300
10
0
-10
-20
-30
-40
-50
-60
10 100 1k 2
50Hz
LOW PASS
100Hz
300Hz
Hz
dB
dB
Hz

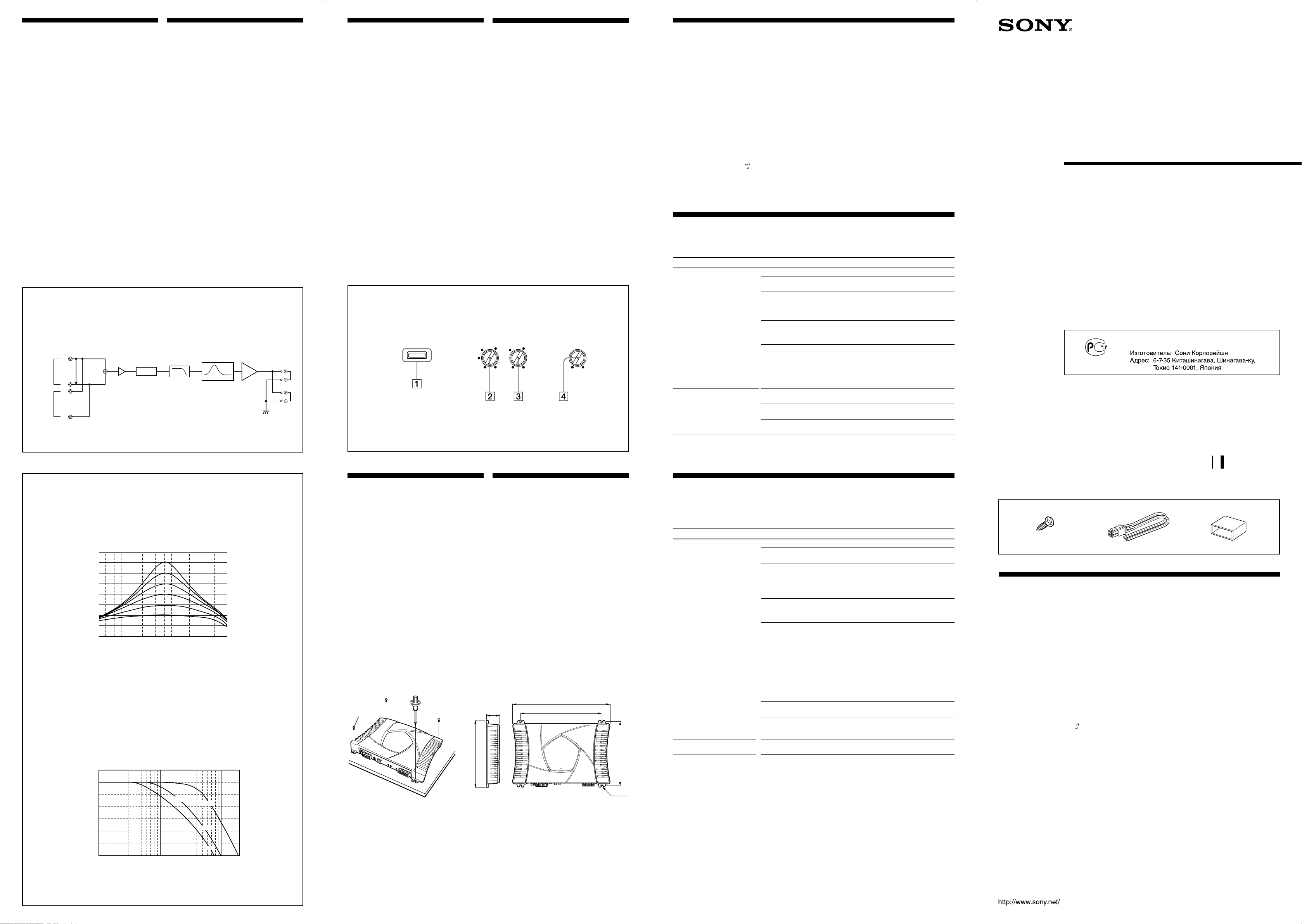

∆ιάγραµµα κυκλώµατος
Блок-cxeмa
Ενίσχυση χαµηλών συχνοτήτων/
Усиление низких частот
Χαµηλοπερατ φίλτρο
Фильтp низкиx чacтот
Συχντητα
/Чacтотa
Συχντητα
/Чacтотa
323
268
53
255
388
6
1
Μονάδα: mm
Eдиницы : мм
Λάβετε μέρος στη συζήτηση σχετικά με αυτό το προϊόν
Εδώ μπορείτε να μοιραστείτε τη γνώμη σας για το Sony XM-D500X Ενισχυτής αυτοκινήτου. Εάν έχετε κάποια ερώτηση, διαβάστε πρώτα προσεκτικά το εγχειρίδιο. Το να ζητήσετε ένα εγχειρίδιο μπορεί να γίνει χρησιμοποιώντας τη φόρμα επικοινωνίας μας.
