Ligações Połączenia

Precauções

•Este aparelho foi concebido para funcionar apenas com um negativo

à massa de 12 V CC.

•Utilize colunas com uma impedância de 2 a 8 ohms (4 a 8 Ω quando

utilizado como amplificador em ponte).

•Não ligue colunas activas (com amplificação) aos terminais das

colunas do aparelho. Se o fizer, pode provocar avarias nas colunas

activas.

•Evite instalar o aparelho em zonas:

— em que esteja exposto a altas temperaturas como, por exemplo, à

incidência directa dos raios solares ou ao ar quente proveniente

do aquecedor

— em que esteja exposto à chuva ou humidade

— em que esteja exposto ao pó ou sujidade.

•Se o automóvel estiver estacionado ao sol e a temperatura no seu

interior subir consideravelmente, deixe o aparelho arrefecer antes de

o utilizar.

•Quando instalar o aparelho horizontalmente, não tape a grelha de

ventilação com o tapete, etc.

•Se colocar o aparelho demasiado perto do autorádio ou da antena,

podem ocorrer interferências. Se isso acontecer, afaste o

amplificador do autorádio ou da antena do automóvel.

•Se o aparelho não estiver a receber corrente, verifique as ligações.

•Este amplificador de potência possui um circuito de protecção que

protege os transístores e as colunas, se o amplificador funcionar mal.

Não teste os circuitos de protecção tapando as aberturas de

arrefecimento ou ligando-lhe cargas inadequadas.

•Não utilize o aparelho com a bateria fraca pois, para que funcione

em condições óptimas, tem de existir uma boa alimentação de

corrente.

•Por razões de segurança, mantenha o volume do autorádio a um

nível moderado para poder ouvir os sons do exterior.

Se tiver dúvidas ou problemas referentes ao aparelho que não se

encontrem neste manual, consulte o agente Sony mais próximo.

Środki ostrożności

•

Urządzenie może być zasilane wyłącznie napięciem 12 V (prąd stały) z

biegunem ujemnym na masie.

•

Należy używać głośników o impedancji od 2 do 8 omów (od 4 do 8 Ω w

przypadku wykorzystania urządzenia jako wzmacniacza mostkowego).

•

Do zacisków głośników urządzenia nie należy podłączać głośników

aktywnych (wyposażonych we wbudowane wzmacniacze). Może to

spowodować uszkodzenie głośników aktywnych.

•

Należy unikać instalowania urządzenia w miejscach narażonych na

działanie:

— wysokich temperatur, będących wynikiem bezpośredniego działania

promieni słonecznych lub napływu ciepłego powietrza z ogrzewania,

— deszczu lub wilgoci,

— kurzu lub pyłu.

•

Jeśli samochód jest zaparkowany w miejscu narażonym na bezpośrednie

działanie promieni słonecznych i w jego wnętrzu nastąpi znaczny wzrost

temperatury, przed użyciem należy poczekać na ochłodzenie urządzenia.

•

Podczas montażu urządzenia w pozycji poziomej należy upewnić się, że

elementy chłodzące nie są przykryte (na przykład wykładziną).

•

Jeśli urządzenie zostanie zainstalowane zbyt blisko radia lub anteny

samochodowej, mogą wystąpić zakłócenia w jego działaniu. W takim

wypadku należy odsunąć urządzenie od radia lub anteny samochodowej.

•

Jeśli do urządzenia nie jest dostarczane zasilanie, należy sprawdzić

połączenia.

•

Ten wzmacniacz mocy posiada obwód zabezpieczający tranzystory i

głośniki w przypadku nieprawidłowej pracy wzmacniacza. Nie wolno

testować obwodu zabezpieczającego przez przykrywanie radiatora lub

przeciążanie urządzenia.

•

Nie należy korzystać z urządzenia przy rozładowanym akumulatorze,

ponieważ działanie urządzenia uzależnione jest od właściwego poziomu

zasilania.

•

W celu zachowania bezpieczeństwa należy ustawić taki poziom

głośności samochodowego systemu audio, aby dźwięki docierające z

zewnątrz samochodu były dobrze słyszalne.

Aby uzyskać odpowiedź na pytania lub rozwiązać problemy, które nie

zostały omówione w tym podręczniku, należy zwrócić się do najbliższego

przedstawiciela firmy Sony.

Ostrzeżenie

•W celu uniknięcia zwarć przed rozpoczęciem podłączania elementów

należy odłączyć złącze masy akumulatora samochodowego.

•Należy upewnić się, że używane głośniki mają odpowiednią moc

znamionową. Zastosowanie głośników o zbyt małej mocy może

doprowadzić do ich uszkodzenia.

•Nie należy podłączać zacisku # zestawu głośnikowego do karoserii

samochodu ani zacisku # prawego głośnika do zacisku lewego

głośnika.

•Aby uniknąć zakłóceń, przewody wejściowe i wyjściowe należy umieścić

z dala od przewodu zasilającego.

•Urządzenie to jest wzmacniaczem dużej mocy. Z tego względu

stosowanie oryginalnych, samochodowych przewodów głośnikowych

może ograniczyć jego pełną wydajność.

•Jeśli samochód jest wyposażony w komputerowy system nawigacyjny

lub inny system komputerowy, nie należy odłączać przewodu masy od

akumulatora samochodu. Odłączenie tego przewodu może doprowadzić

do skasowania zawartości pamięci komputera. Aby uniknąć zwarcia

podczas podłączania, do czasu podłączenia wszystkich pozostałych

przewodów należy odłączyć przewód zasilający +12 V.

Cuidado

•Antes de qualquer ligação, desligue o terminal de massa da bateria

do automóvel para evitar curto-circuitos.

•Verifique se as colunas utilizadas têm uma potência nominal

adequada. Se utilizar colunas de baixa capacidade, pode danificá-las.

•Não ligue o terminal # do sistema de colunas ao chassis do

automóvel nem o terminal # da coluna direita ao terminal da

coluna esquerda.

•Instale os cabos de entrada e de saída longe do cabo de alimentação

de corrente porque se estiverem muito perto podem gerar

interferências.

•Este aparelho tem um amplificador de grande potência. Como tal,

pode não conseguir utilizá-lo com a potência máxima se usar os

cabos para colunas fornecidos com o automóvel.

•Se o automóvel estiver equipado com um computador de bordo

para navegação, não retire o fio de ligação à massa da bateria do

automóvel. Se desligar o fio, apaga a memória do computador. Para

evitar curtos-circuitos quando fizer as ligações, ligue o cabo de

ligação à corrente de +12 V somente depois de ligar todos os outros

cabos.

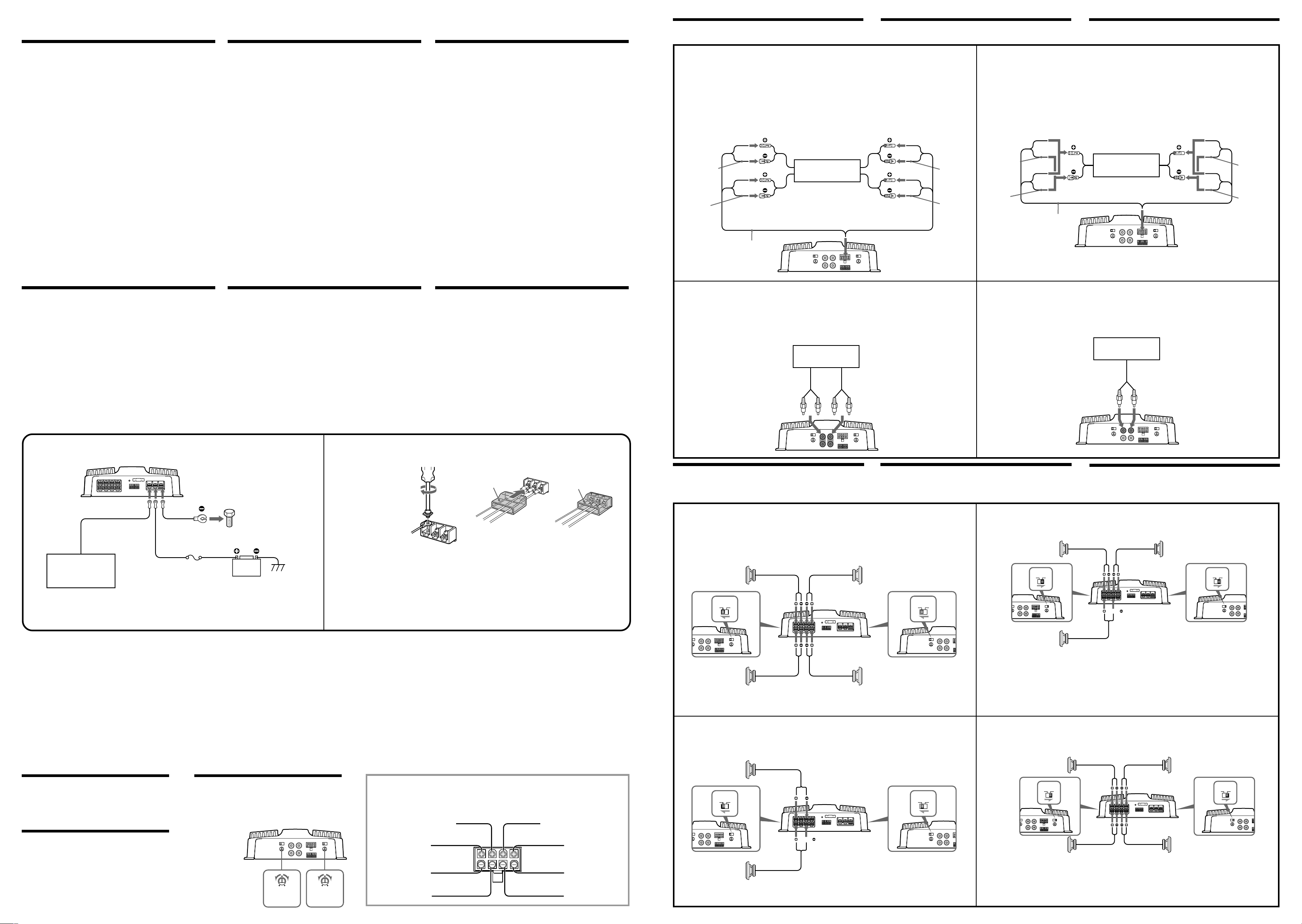

Cabos de ligação à corrente (não fornecidos)

Przewody zasilające (nie będące częścią wyposażenia)

Καλώδια Σύνδεσησ Τροφοδοσίασ (δεν παρέχονται)

Fusível (40 A)

Bezpiecznik (40 A)

Ασφάλεια (40 A)

Bateria do automóvel de +12 V

Akumulator samochodowy +12 V

Μπαταρία αυτοκινήτου +12 V

a um ponto metálico do automóvel

Do metalowego elementu karoserii

samochodu

προσ ένα µεταλλικ σηµείο του

αυτοκινήτου

R

E

M

O

U

T

+

1

2

V

G

N

D

REM OUT

+

1

2

V

G

N

D

33

Notas sobre o fornecimento de corrente

• Ligue o cabo de ligação à corrente de +12 V somente depois de ter

ligado todos os outros cabos.

• Ligue o fio de massa do aparelho a um ponto metálico do

automóvel. Uma ligação mal feita pode avariar o amplificador.

• Verifique se ligou o cabo do telecomando do autorádio ao terminal

para telecomando.

• Quando utilizar um autorádio sem saída para telecomando no

amplificador, ligue o terminal de entrada para telecomando

(REMOTE) à fonte de alimentação para acessórios.

•

Utilize um cabo de ligação à corrente com um fusível incorporado (40 A).

• Monte o fusível no cabo de ligação à corrente, o mais perto possível

da bateria do automóvel.

• Durante o funcionamento com potência total, o sistema é percorrido

por uma corrente superior a 40 A. Assim, verifique se os cabos que vai

ligar aos terminais +12 V e GND deste aparelho têm uma capacidade

superior a 10-Gauge (AWG-10) ou uma secção superior a 5 mm

2

.

Uwagi dotyczące zasilania

• Przewód zasilający +12 V należy podłączyć dopiero po podłączeniu

wszystkich innych przewodów.

• Przewód masy urządzenia należy starannie podłączyć do

metalowego elementu karoserii samochodu. Luźne połączenie

przewodu może doprowadzić do niewłaściwego działania

wzmacniacza.

• Należy się upewnić, że przewód zdalnego sterowania samochodowego

zestawu audio został podłączony do zacisku zdalnego sterowania.

• Jeśli używany jest samochodowy zestaw audio bez wyjścia zdalnego

sterowania na wzmacniaczu, zacisk wejściowy zdalnego sterowania

(REMOTE) należy podłączyć do zasilacza urządzeń dodatkowych.

• Należy używać przewodu zasilającego z bezpiecznikiem (40 A).

• Bezpiecznik przewodu zasilającego należy umieścić jak najbliżej

akumulatora samochodowego.

• Przy pełnym zasilaniu przez zestaw przepływa prąd o natężeniu ponad

40 A. Dlatego należy sprawdzić, czy przewody, które mają być

podłączone do zacisków +12 V i GND tego urządzenia mają średnicę

większą niż AWG-10 lub powierzchnię przekroju większą niż 5 mm

2

.

Autorádio

Samochodowy

zestaw audio

Ηχοσύστηµα

αυτοκινήτου

Ligue os terminais como se mostra na figura abaixo.

Podłącz zaciski zgodnie z poniższym rysunkiem.

Κάντε τισ συνδέσεισ ακροδεκτών πωσ απεικονίζονται παρακάτω.

Passe o fio pela capa, ligue-o e depois tape os

terminais com a capa.

Przeprowadź przewody przez osłonę, podłącz

je, a następnie załóż osłonę na zaciski.

Περάστε τα καλώδια µέσα απ το κάλυµµα,

συνδέστε τα καλώδια, κατπιν καλύψτε τουσ

ακροδέκτεσ µε το κάλυµµα.

Nota

Aperte bem o parafuso, mas não com demasiada força*

para evitar danificá-lo.

* O valor da força aplicada deve ser inferior a 1 N•m.

Uwaga

Podczas dokręcania wkrętów należy unikać stosowania

nadmiernej siły*, aby nie uszkodzić wkrętu.

* Moment obrotowy nie powinien przekraczać 1 N•m.

Σηµείωση

Κατά το σφίξιµο κάθε βίδας, προσέχετε να µην

εξασκείτε υπερβολική δύναµη*, διτι υπάρχει

κίνδυνος καταστροφής της βίδας.

* Η εξασκούµενη ροπή θα πρέπει να είναι µικρτερη

απ 1 N•m.

Controlo de regulação do nível

O nível de entrada pode ser regulado com este

controlo quando utilizar equipamento de outros

fabricantes. Regule-o para a posição MAX quando

o nível de saída do autorádio estiver baixo.

Regulacja poziomu sygnału

wejściowego

Za pomocą tego regulatora można przeprowadzić

regulację poziomu sygnału wejściowego

pochodzącego ze sprzętu innego producenta.

Gdy poziom sygnału wyjściowego

samochodowego zestawu audio wydaje się zbyt

niski, należy ustawić regulator w pozycji MAX.

MAXMIN

LEVEL

REAR

MAXMIN

LEVEL

FRONT

(80Hz)

OFF ON

LPF

(80Hz)

OFF ON

HPF

(80Hz)

OFF ON

LPF

(80Hz)

OFF ON

HPF

BTLBTL

BTLBTL

(80Hz)

OFF ON

LPF

(80Hz)

OFF ON

HPF

(80Hz)

OFF ON

LPF

(80Hz)

OFF ON

HPF

Ligações de entrada

Ligação de entrada ‘high level’

(com ligação às colunas

1, 2 ou 4)

Podłączenie wejścia dużej mocy (z połączeniami głośników

1, 2 lub 4)

Σύνδεση Εισδου Υψηλήσ Στάθµησ (µε σύνδεση ηχείων

1, 2 ή 4)

AA

AA

A

Sistema de 4 colunas (com ligação às entradas A ou C)

Zestaw składający się z 4 głośników (z połączeniami

wejściowymi A lub C)

Σύστηµα 4 Ηχείων (µε σύνδεση εισδου A ή C)

Ligações às colunas

Ligue ou desligue os interruptores LPF e HPF da parte de trás do

autorádio, como se mostra nas ilustrações.

11

11

1

Sistema de 3 colunas (com ligação às entradas A ou C)

Zestaw składający się z 3 głośników (z połączeniami wejściowymi A lub C)

Σύστηµα 3 Ηχείων (µε σύνδεση εισδου A ή C)

22

22

2

Autorádio

Samochodowy zestaw audio

Ηχοσύστηµα αυτοκινήτου

Saída do altifalante dianteiro esquerdo

Wyjście głośnika przedniego lewego

Έξοδοσ εµπρσ αριστερά ηχείου

Saída do altifalante traseiro esquerdo

Wyjście głośnika tylnego lewego

Έξοδοσ πίσω αριστερά ηχείου

Saída do altifalante traseiro direito

Wyjście głośnika tylnego prawego

Έξοδοσ πίσω δεξιά ηχείου

Saída do altifalante dianteiro direito

Wyjście głośnika przedniego prawego

Έξοδοσ εµπρσ δεξιά ηχείου

Ligação de entrada ‘high level’ (com ligação à

coluna 3)

Podłączenie wejścia dużej mocy (z połączeniami

głośników 3)

Σύνδεση Εισδου Υψηλήσ Στάθµησ (µε σύνδεση ηχείων 3)

BB

BB

B

Saída da coluna direita

Wyjście na prawy głośnik

Έξοδοσ δεξιού ηχείου

Saída da coluna esquerda

Wyjście na lewy głośnik

Έξοδοσ αριστερού ηχείου

Altifalantes dianteiros (min. 2 Ω)

Głośniki przednie (min. 2 Ω)

Εµπρσ ηχεία (ελάχ. 2 Ω)

Esquerdo

Lewy

Αριστερ

Direito

Prawy

∆εξι

Direito

Prawy

∆εξι

Esquerdo

Lewy

Αριστερ

Altifalantes traseiros (min. 2 Ω)

Głośniki tylne (min. 2 Ω)

Πίσω ηχεία (ελάχ. 2 Ω)

Esquerdo

Lewy

Αριστερ

Direito

Prawy

∆εξι

Altifalantes de gama total (min. 2 Ω)

Głośniki pełnozakresowe (min. 2 Ω)

Ηχεία ευρείασ ζώνησ συχνοτήτων

(ελάχ. 2 Ω)

Subwoofer (mín. 4 Ω)

Subwoofer (min. 4 Ω)

Υπογούφερ (ελάχ. 4 Ω)

Notas

• Neste sistema, o volume do subwoofer é

comandado pelo controlo de fader do som do

automóvel.

• Neste sistema, os sinais de saída para o subwoofer

serão uma combinação das tomadas REAR L e R

INPUT ou os sinais do conector de entrada de nível

alto REAR.

Sistema de 2 colunas (com ligação às entradas B ou D)

Zestaw składający się z 2 głośników (z połączeniami wejściowymi B lub D)

Σύστηµα 2 Ηχείων (µε σύνδεση εισδου B ή D)

33

33

3

Sistema de 2 vias (com ligação às entradas A ou C)

System dwudrożny (z połączeniami wejściowymi A lub C)

Σύστηµα 2 Ηχείων (µε Σύνδεση Εισδου A ή C)

44

44

4

Altifalantes traseiros (min. 2 Ω)

Głośniki pełnozakresowe (min. 2 Ω)

Ηχεία ευρείασ ζώνησ συχνοτήτων

(ελάχ. 2 Ω)

Direito

Prawy

∆εξι

Esquerdo

Lewy

Αριστερ

Direito

Prawy

∆εξι

Esquerdo

Lewy

Αριστερ

Subwoofer (mín. 2 Ω)

Subwoofer (min. 2 Ω)

Υπογούφερ (ελάχ. 2 Ω)

Violeta

Fioletowy

Μωβ

Verde

Zielony

Πράσινο

Ás riscas

W paski

Με γραµµέσ

Ás riscas

W paski

Με γραµµέσ

Cinzenta

Szary

Γκρι

Branca

Biały

Ασπρο

Ás riscas

W paski

Με γραµµέσ

Ás riscas

W paski

Με γραµµέσ

Ás riscas

W paski

Με γραµµέσ

Ás riscas

W paski

Με γραµµέσ

Ás riscas

W paski

Με γραµµέσ

Ás riscas

W paski

Με γραµµέσ

Ligação de entrada de linha (com ligação às colunas

1, 2 ou 4)

Podłączenie wejścia liniowego (z połączeniami głośników

1, 2 lub 4)

Σύνδεση Γραµµήσ Εισδου (µε σύνδεση ηχείων 1, 2 ή 4)

CC

CC

C

LINE OUT

Dianteiro

Przód

Εµπρσ

Traseiro

Tył

Πίσω

Ligação de entrada de linha (com ligação à coluna 3)

Podłączenie wejścia liniowego (z połączeniami głośników 3)

Σύνδεση Εισδου Γραµµήσ (µε σύνδεση ηχείων 3)

DD

DD

D

LINE OUT

Canal direito

Kanał prawy

∆εξί κανάλι

Nota

A saída de linha do autorádio

tem que estar ligada ao jack

com a marca “L (BTL)” no

aparelho.

Uwaga

Należy się upewnić, że wyjście

liniowe sygnału z

samochodowego zestawu

audio jest podłączone do

gniazda typu jack

oznaczonego symbolem

“L (BTL)” na urządzeniu.

Σηµείωση

Βεβαιωθείτε τι η έξοδος γραµµής

του ηχοσυστήµατος αυτοκινήτου

συνδέεται µε το βύσµα που

σηµειώνεται µε “L (BTL)” στη

συσκευή.

Podłączenia wejściowe Συνδέσεισ Εισδου

Połączenia głośników

Przełączniki LPF i HPF znajdujące się z tyłu urządzenia należy

włączyć lub wyłączyć zgodnie z poniższym rysunkiem.

Συνδέσεισ Ηχείων

Ενεργοποιήστε ή απενεργοποιήστε το διακπτη LPF και HPF

στο πίσω µέροσ τησ συσκευήσ πωσ απεικονίζεται παρακάτω.

Uwaga

W tym systemie do sterowania głośnością

subwooferów służy regulator fader (zanik)

samochodowego zestawu audio.

Uwagi

•

W tym systemie do sterowania głośnością subwoofera

służy regulator fader (zanik) samochodowego zestawu

audio.

•

W tym systemie sygnały wyjściowe dochodzące do

subwoofera są kombinacją sygnałów z gniazd wejściowych

głośników tylnych (REAR L i R INPUT) lub sygnałami z

tylnego złącza wejściowego wysokiego poziomu.

Nota

Neste sistema, o volume dos subwoofers será

comandado pelo controlo de fader do som do

automóvel.

Σηµείωση

Στο παρν σύστηµα, η ένταση των υπογούφερ

ελέγχεται απ τη ρύθµιση ήχου εµπρς/πίσω (fader)

του ηχοσυστήµατος αυτοκινήτου.

Conector de entrada de nível alto

Złącze wejściowe wysokiego poziomu

Υποδοχή εισδου υψηλήσ στάθµησ

LR LR

FRONT REAR

Cinzenta

Szary

Γκρι

Branca

Biały

Ασπρο

Verde

Zielony

Πράσινο

Violeta

Fioletowy

Μωβ

Às riscas/Branca

W paski/Biały

Με γραµµέσ/Ασπρο

Às riscas/Cinzenta

W paski/Szary

Με γραµµέσ/Γκρι

Às riscas/Violeta

W paski/Fioletowy

Με γραµµέσ/Μωβ

Às riscas/Verde

W paski/Zielony

Με γραµµέσ/Πράσινο

Σηµειώσεις

•

Στο παρν σύστηµα, η ένταση του υπογούφερ

ελέγχεται απ τη ρύθµιση ήχου εµπρσ/πίσω (fader)

του ηχοσυστήµατοσ αυτοκινήτου.

•

Στο παρν σύστηµα, τα σήµατα εξδου προσ το

υπογούφερ αποτελούν συνδυασµ και των δύο

ακροδεκτών REAR L και R INPUT ή των σηµάτων του

ακροδέκτη υψηλήσ στάθµησ εισδου REAR.

Saída para telecomando*

Wyjście zdalnego

sterowaniao*

Έξοδος τηλεχειριστηρίου*

(REM OUT)

*

Se tiver o autorádio original fornecido de fábrica ou outro sistema de som para automóvel sem uma saída para telecomando

no amplificador, ligue o terminal de entrada para telecomando (REMOTE) à fonte de alimentação para acessórios.

*

W przypadku fabrycznie zainstalowanego lub innego samochodowego zestawu audio bez wyjścia zdalnego sterowania na

wzmacniaczu, zacisk wejściowy sygnału zdalnego sterowania (REMOTE) należy podłączyć do zasilacza urządzeń dodatkowych.

*

Εάν έχετε το εργοστασιακ ή ένα άλλο ηχοσύστηµα αυτοκινήτου χωρίς έξοδο τηλεχειριστηρίου στον ενισχυτή,

συνδέστε τον ακροδέκτη εισδου τηλεχειριστηρίου (REMOTE) στη βοηθητική τροφοδοσία.

Coluna direita (mín. 4 Ω)

Prawy głośnik (min. 4 Ω)

∆εξι ηχείο (ελάχ. 4 Ω)

Coluna esquerda (mín. 4 Ω)

Lewy głośnik (min. 4 Ω)

Αριστερ ηχείο (ελάχ. 4 Ω)

2

2

Violeta

Fioletowy

Μωβ

Verde

Zielony

Πράσινο

Cinzenta

Szary

Γκρι

Branca

Biały

Ασπρο

Συνδέσεισ

Προφυλάξεισ

• Η συσκευή αυτή έχει σχεδιαστεί για λειτουργία µνο µε αρνητική

γείωση 12 V DC.

• Χρησιµοποιήστε ηχεία µε κατάλληλη σύνθετη αντίσταση 2 έωσ 8

ohm (4 έωσ 8 Ω ταν χρησιµοποιείται ένασ ενισχυτήσ γεφύρωσησ).

• Μη συνδέετε ενεργά ηχεία (µε ενσωµατωµένο ενισχυτή) στουσ

ακροδέκτεσ ηχείων τησ συσκευήσ. Με τον τρπο αυτ µπορεί να

καταστραφούν τα ενεργά ηχεία.

• Αποφύγετε την εγκατάσταση τησ συσκευήσ σε σηµεία που µπορεί:

— να υπκειται σε υψηλέσ θερµοκρασίεσ πωσ σε απευθείασ ήλιο

ή ζεστ αέρα απ το καλοριφέρ

— να εκτίθεται στη βροχή ή την υγρασία

— να εκτίθεται σε σκνη ή σε βρωµιά.

• Εάν το αυτοκίνητ σασ είναι παρκαρισµένο στον ήλιο και η

θερµοκρασία έχει αυξηθεί σηµαντικά µέσα στο αυτοκίνητο, πριν

χρησιµοποιήσετε τη συσκευή, αφήστε την να κρυώσει.

• Εάν εγκαθιστάτε τη συσκευή οριζντια, προσέξτε να µην καλύψετε

τα πτερύγια µε το ταπέτο κλπ.

• Εάν η συσκευή τοποθετηθεί πολύ κοντά στο ραδιφωνο ή την

κεραία του αυτοκινήτου, υπάρχει περίπτωση να παρουσιαστούν

παρεµβολέσ. Σε µια τέτοια περίπτωση, µεταφέρετε τον ενισχυτή

µακριά απ το ραδιφωνο ή την κεραία του αυτοκινήτου.

• Εάν δεν παρέχεται τροφοδοσία στην κύρια συσκευή, ελέγξτε τισ

συνδέσεισ.

• Ο παρών ενισχυτήσ διαθέτει ένα κύκλωµα προστασίασ που

προστατεύει τα τρανζίστορ και τα ηχεία σε περίπτωση

δυσλειτουργίασ του ενισχυτή. Μην προσπαθήσετε να ελέγξετε τα

κυκλώµατα προστασίασ καλύπτοντασ τον αποδέκτη θερµτητασ ή

συνδέοντασ ακατάλληλα φορτία.

• Μη χρησιµοποιείτε τη συσκευή µε πεσµένη µπαταρία διτι η

βέλτιστη απδοσή τησ εξαρτάται απ τη σωστή τροφοδοσία τησ.

• Για λγουσ ασφαλείασ, κρατάτε την ένταση του ηχοσυστήµατοσ

αυτοκινήτου σασ σε µέτρια επίπεδα, ώστε να µπορείτε να ακούτε

τουσ ήχουσ εκτσ του αυτοκινήτου.

Εάν έχετε κάποια ερωτήµατα ή προβλήµατα σχετικά µε τη συσκευή

σασ, τα οποία δεν καλύπτονται απ το παρν εγχειρίδιο, παρακαλώ

συµβουλευθείτε τον πλησιέστερο αντιπρσωπο τησ Sony.

Προσοχή

•

Προτού κάνετε οποιαδήποτε σύνδεση, αποσυνδέστε τον ακροδέκτη γείωσησ

τησ µπαταρίασ του αυτοκινήτου προσ αποφυγή βραχυκυκλωµάτων.

•

Βεβαιωθείτε για τη χρήση ηχείων µε επαρκή ονοµαστική ισχύ. Σε περίπτωση

χρήσησ ηχείων µικρού δυναµικού, υπάρχει πιθαντητα αυτά να

καταστραφούν.

•

Μη συνδέετε τον ακροδέκτη # του συστήµατοσ ηχείων µε το σασί του

αυτοκινήτου και τον ακροδέκτη # του δεξιού ηχείου µε αυτν του αριστερού

ηχείου.

•

Εγκαταστήστε τα καλώδια εισδου και εξδου µακριά απ το καλώδιο

τροφοδοσίασ επειδή η µικρή απσταση µεταξύ τουσ µπορεί να δηµιουργήσει

θρυβο απ παρεµβολέσ.

•

Η παρούσα συσκευή είναι ένασ ενισχυτήσ υψηλήσ ισχύοσ. Εποµένωσ, δεν είναι

δυνατ να αποδώσει σε πλήρη ισχύ εάν χρησιµοποιηθεί µε τα εργοστασιακά

καλώδια ηχείων που διαθέτει το αυτοκίνητο.

•

Εάν το αυτοκίνητ σασ είναι εφοδιασµένο µε κάποιο σύστηµα υπολογιστή για

πλοήγηση ή άλλο σκοπ, µην αφαιρείτε το καλώδιο γείωσησ απ την µπαταρία

του αυτοκινήτου. Εάν αποσυνδέσετε το καλώδιο, υπάρχει πιθαντητα να

διαγραφεί η µνήµη του υπολογιστή. Για την αποφυγή βραχυκυκλωµάτων κατά

την πραγµατοποίηση συνδέσεων, αποσυνδέστε το καλώδιο τροφοδοσίασ +12

V µέχρι να συνδεθούν και πάλι λα τα άλλα καλώδια.

Περιστροφικσ ρυθµιστήσ

Στάθµησ

Με αυτν το ρυθµιστή, µπορεί να ρυθµιστεί η

στάθµη εισδου, ταν χρησιµοποιείται

πηγαίοσ εξοπλισµσ προερχµενοσ απ

άλλουσ

κατασκευαστέσ.

Γυρίστε τον

στη θέση MAX

ταν η στάθµη

εξδου του

ηχοσυστήµατοσ

του

αυτοκινήτου

δείχνει

χαµηλή.

Σηµειώσεις σχετικά µε την τροφοδοσία

• Συνδέστε το καλώδιο τροφοδοσίας +12 V µνο αφού συνδέσετε λα

τα υπλοιπα καλώδια.

• Εξασφαλίστε την καλή σύνδεση του καλωδίου γείωσης της

συσκευής µε ένα µεταλλικ σηµείο του αυτοκινήτου. Μια κακή

σύνδεση µπορεί να προκαλέσει δυσλειτουργία του ενισχυτή.

• Βεβαιωθείτε τι συνδέσατε το καλώδιο τηλεχειριστηρίου του

ηχοσυστήµατος του αυτοκινήτου στον ακροδέκτη τηλεχειριστηρίου.

• Jταν χρησιµοποιείτε ένα ηχοσύστηµα αυτοκινήτου χωρίς έξοδο

τηλεχειριστηρίου προς τον ενισχυτή, συνδέστε τον ακροδέκτη

εισδου του τηλεχειριστηρίου (REMOTE) στη βοηθητική

τροφοδοσία.

• Χρησιµοποιήστε ένα καλώδιο τροφοδοσίας µε προσαρτηµένη την

ασφάλεια (40 A).

• Τοποθετήστε την ασφάλεια του καλωδίου τροφοδοσίας σο το

δυνατν πιο κοντά στην µπαταρία του αυτοκινήτου.

• Κατά τη λειτουργία σε πλήρη ισχύ, διαπερνά το σύστηµα ρεύµα

µεγαλύτερο απ 40 A. Για το λγο αυτ εξασφαλίστε τι τα καλώδια

που θα συνδεθούν στους ακροδέκτες +12 V και GND (γείωση) αυτής

της συσκευής, είναι αντίστοιχα µεγαλύτερα απ 10-Gauge (AWG-10)

ή διατοµής µεγαλύτερης απ 5 mm

2

.

Autorádio

Samochodowy zestaw audio

Ηχοσύστηµα αυτοκινήτου

Autorádio

Samochodowy zestaw audio

Ηχοσύστηµα αυτοκινήτου

Autorádio

Samochodowy zestaw audio

Ηχοσύστηµα αυτοκινήτου

Canal esquerdo

Kanał lewy

Αριστερ κανάλι

Βαθμολογία

Περισσότερα για αυτό το εγχειρίδιο

Κατανοούμε ότι είναι ωραίο να έχετε ένα χάρτινο εγχειρίδιο για το Sony XM-444 Ενισχυτής αυτοκινήτου σας. Μπορείτε πάντα να κατεβάσετε το εγχειρίδιο από τον ιστότοπό μας και να το εκτυπώσετε μόνοι σας. Εάν θέλετε να έχετε ένα πρωτότυπο εγχειρίδιο, σας συνιστούμε να επικοινωνήσετε με το Sony. Μπορεί να είναι σε θέση να παρέχουν ένα πρωτότυπο εγχειρίδιο. Αναζητάτε το εγχειρίδιο του Sony XM-444 Ενισχυτής αυτοκινήτου σας σε διαφορετική γλώσσα; Επιλέξτε τη γλώσσα που προτιμάτε στην αρχική μας σελίδα και αναζητήστε τον αριθμό μοντέλου για να δείτε αν τον έχουμε διαθέσιμο.

Προδιαγραφές

Όλα τα εγχειρίδια για Sony Ενισχυτές αυτοκινήτου
Περισσότερα εγχειρίδια του Ενισχυτές αυτοκινήτου

Σχετικά προϊόντα

Εγχειρίδιο

Sony XM-504Z Ενισχυτής αυτοκινήτου

Εγχειρίδιο

Sony XM-SD61X Ενισχυτής αυτοκινήτου

Εγχειρίδιο

Sony XM-460GTX Ενισχυτής αυτοκινήτου

Εγχειρίδιο

Sony XM-ZZR3301 Ενισχυτής αυτοκινήτου

Εγχειρίδιο

Sony XM-ZR604 Ενισχυτής αυτοκινήτου

Εγχειρίδιο

Sony XM-GTR2202 Ενισχυτής αυτοκινήτου

Εγχειρίδιο

Sony XM-255EX Ενισχυτής αυτοκινήτου

Εγχειρίδιο

Sony XM-ZR4A Ενισχυτής αυτοκινήτου

Σχετικές κατηγορίες
