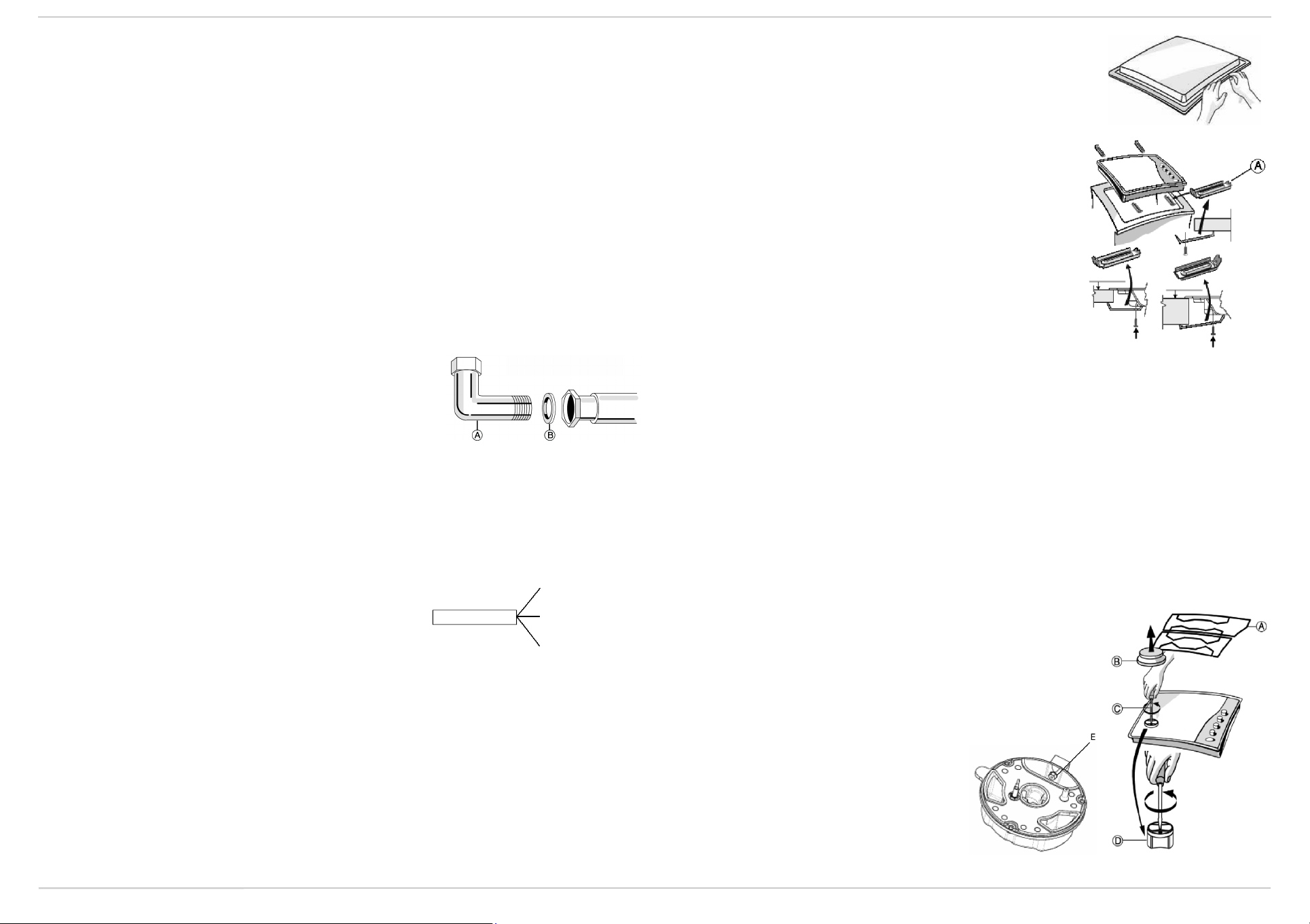

ΕΓΚΑΤΑΣΤΑΣΗ

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ

• Το προϊόν αυτό μπορεί να εντοιχιστεί σε πάγκο εργασίας πάχους 20 προς 40 mm.

• Εάν δεν υπάρχει φούρνος κάτω από τις εστίες, εισάγετε ένα διαχωριστικό πίνακα με επιφάνεια

τουλάχιστον ίση με το άνοιγμα στον πάγκο εργασίας. Ο πίνακας αυτός πρέπει να τοποθετηθεί σε μια

μέγιστη απόσταση 150 mm κάτω από την επάνω επιφάνεια του πάγκου αλλά, σε καμία περίπτωση

σε απόσταση μικρότερη από 20 mm από το κάτω μέρος των εστιών. Στην περίπτωση που

προτίθεστε να τοποθετήσετε φούρνο κάτω από τις εστίες, εξασφαλίστε ότι είναι κατασκευής

Whirlpool και εξοπλισμένος με σύστημα ψύξης. Ο κατασκευαστής αρνείται οποιαδήποτε ευθύνη εάν

τοποθετηθεί φούρνος άλλης μάρκας κάτω από τις εστίες.

• Πριν

την εγκατάσταση, εξασφαλίστε ότι:

- οι τοπικές συνθήκες παροχής αερίου (φύση και πίεση) είναι συμβατές με τις ρυθμίσεις των εστιών

(δείτε την πινακίδα τεχνικών στοιχείων και τον πίνακα μπεκ).

- Οι εξωτερικές επιφάνειες των επίπλων ή των συσκευών που βρίσκονται κοντά στη μαγειρική εστία θα πρέπει

να είναι ανθεκτικά στη θερμότητα σύμφωνα με τους τοπικούς κανονισμούς.

- Τα προϊόντα της καύσης απορρίπτονται στο ύπαιθρο μέσω συγκεκριμένων απορροφητήρων ή ηλεκτρικών

ανεμιστήρων τοποθετημένων σε τοίχο και/ή σε παράθυρο.

ΣYΝΔΕΣΗ ΑΕΡIΟΥ

• Το σύστημα παροχής αερίου θα πρέπει να συμφωνεί με τους τοπικούς κανονισμούς.

• Μπορείτε να βρείτε συγκεκριμένους τοπικούς κανονισμούς για ορισμένες χώρες στην παράγραφο “Σχετικοί

τοπικοί κανονισμοί”. Εάν δε δίνεται καμία πληροφορία σχετικά με τη χώρα σας, παρακαλούμε ζητήστε

λεπτομέρειες από τον εγκαταστάτη σας.

• Η σύνδεση στο δίκτυο παροχής αερίου ή στη φιάλη αερίου πρέπει να πραγματοποιηθεί χρησιμοποιώντας

άκαμπτο χάλκινο ή χαλύβδινο σωλήνα με εξαρτήματα που είναι σύμφωνα με τους τοπικούς κανονισμούς, ή με

τη χρήση ενός σωλήνα συνεχούς επιφανείας από ανοξείδωτο χάλυβα σύμφωνο με τους τοπικούς κανονισμούς.

Το μέγιστο μήκος του σωλήνα είναι 2 γραμμικά μέτρα.

• Πριν συνδέσετε το σωλήνα στο εξάρτημα γωνιάς (A), παρεμβάλετε

μεταξύ τους τη ροδέλα (B) που παρέχεται, σύμφωνα με την EN 549.

Για το Βέλγιο - αντικαταστήστε τη σύνδεση γωνίας με αυτήν που

παρέχεται στο κιτ.

Προσοχή: Εάν χρησιμοποιηθεί σωλήνας από ανοξείδωτο χάλυβα, πρέπει να εγκατασταθεί με τρόπο που

να μην αγγίζει οποιοδήποτε κινούμενο σημείο της επίπλωσης. Θα πρέπει να περνά από μια περιοχή όπου

δεν υπάρχουν εμπόδια και όπου είναι δυνατή η επιθεώρηση ολόκληρου του μήκους του.

• Μετά τη σύνδεση με την παροχή αερίου, ελέγξετε για διαρροές χρησιμοποιώντας σαπουνόνερο.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

• Οι ηλεκτρικές συνδέσεις θα πρέπει να συμφωνούν με τους τοπικούς κανονισμούς.

• Τα στοιχεία σχετικά με την τάση και την κατανάλωση ενέργειας αναφέρονται στην πινακίδα τεχνικών

στοιχείων.

• Η γείωση της συσκευής επιβάλλεται από το νόμο.

• Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τραυματισμούς σε ανθρώπους ή ζώα ή

ζημιά

σε ιδιοκτησία που προκύπτουν από μη τήρηση αυτών των απαιτήσεων.

• Όταν τοποθετηθεί η εστία, τοποθετήστε ένα πολυπολικό ασφαλειοδιακόπτη με απόσταση επαφών

τουλάχιστον 3 mm.

• Εάν χρειάζεται, το καλώδιο παροχής ηλεκτρικού ρεύματος θα πρέπει να αντικατασταθεί αποκλειστικά

από ένα καλώδιο παροχής με τα ίδια χαρακτηριστικά με το αρχικό που παρέχεται από τον

κατασκευαστή (τύπου H05V2V2-F T90°C ή H05RR-F).

Η εργασία αυτή πρέπει να πραγματοποιηθεί από έμπειρο ηλεκτρολόγο.

Γείωση

(κίτρινο/πράσινο)

Γραμμή

Ουδέτερος

ΠΡΟΣΑΡΜΟΓΗ ΣΕ ΔΙΑΦΟΡΕΤΙΚΟΥΣ ΤΥΠΟΥΣ ΑΕΡΙΟΥ

Εάν η συσκευή πρόκειται να λειτουργήσει με διαφορετικό αέριο από τον τύπο του αερίου που αναγράφεται στην

πινακίδα τεχνικών στοιχείων και το πορτοκαλί αυτοκόλλητο στο επάνω μέρος της εστίας, αλλάξτε τα μπεκ.

Αφαιρέστε το πορτοκαλί αυτοκόλλητο και φυλάξτε το με το εγχειρίδιο οδηγιών.

Χρησιμοποιήστε ρυθμιστές πίεσης κατάλληλους για την πίεση του

αερίου που αναφέρεται στις Οδηγίες.

• Τα μπεκ του αερίου πρέπει να αλλαχθούν από το σέρβις ή από έμπειρο τεχνικό.

• Μπεκ τα οποία δεν παρέχονται με τη συσκευή θα πρέπει να παραγγελθούν από το σέρβις.

• Ρυθμίστε την ελάχιστη παροχή στις στρόφιγγες.

Σημείωση: όταν χρησιμοποιείται υγραέριο (G30/G31), η βίδα ρύθμισης ελάχιστου αέριου

πρέπει να σφιχτεί

μέχρι τέρμα.

Εάν έχετε δυσκολία στην περιστροφή των διακοπτών των καυστήρων, παρακαλούμε επικοινωνήστε με το

σέρβις για την αντικατάσταση της στρόφιγγας του καυστήρα εάν βρεθεί ότι είναι ελαττωματική.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΜΠΕΚ (δείτε τον πίνακα μπεκ στις Οδηγίες)

• Αφαιρέστε τις σχάρες (A)

• Αφαιρέστε τους καυστήρες (B)

• Χρησιμοποιώντας σωληνωτό κλειδί κατάλληλου

μεγέθους ξεβιδώστε το μπεκ (C), ξεβιδώστε το

μπεκ που χρειάζεται αντικατάσταση.

• Αντικαταστήστε το με το κατάλληλο μπεκ για το νέο

τύπο αερίου.

• Συναρμολογήστε και πάλι το μπεκ στο (D).

•

Αν διαθέτετε καυστήρα Τριπλής Κορώνας

χρησιμοποιήστε πλευρικό κλειδί για να βάλετε στη

θέση του το μπεκ (E)

Πριν εγκαταστήσετε την εστία, θυμηθείτε να

στερεώσετε την πλάκα βαθμονόμησης αερίου που

παρέχεται με τα μπεκ έτσι ώστε να καλύπτει τις

υπάρχουσες πληροφορίες που αφορούν τη

βαθμονόμηση του αερίου.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Αφού καθαρίσετε την περίμετρο της επιφάνειας,

τοποθετήστε τη φλάντζα που υπάρχει στη συσκευασία

στην εστία όπως φαίνεται στην εικόνα.

Τοπο θε τήσ τ ε την εστία στο άνοιγμα στον πάγκο

εργασίας, ανάλογα με τις διαστάσεις που

υποδεικνύονται στις Οδηγίες.

Σημείωση: το καλώδιο τροφοδοσίας θα πρέπει να

είναι αρκετά μακρύ ώστε να επιτρέπει την προς

τα

επάνω εξαγωγή του.

1. Τοποθ ε τήσ τ ε τα στηρίγματα στις αντίστοιχες οπές

και στερεώστε τα με τις βίδες τους.

2. Κόψτε ένα άνοιγμα στον πάγκο εργασίας με τις

διαστάσεις που φαίνονται στις Οδηγίες.

3. Εγκαταστήστε τη μαγειρική εστία στον πάγκο

εργασίας.
